Informationsabfragen

Backbone

Die Backbone Ansicht ist ein Werkzeug zur Analyse der physischen Verkabelung. Ausgewählt werden ein Startpunkt (From) und ein Zielpunkt (To) auf einer von vier Ebenen (Liegenschaften, Räume, Racks oder Geräte); optional werden Filter gesetzt. Anschliessend werden eine interaktive Graph-Darstellung der Infrastruktur sowie eine Liste konkreter Pfade zwischen den gewählten Endpunkten dargestellt.

Die Backbone Ansicht wird über den Eintrag Backbone in der Seitenleiste geöffnet.

Hinweis!

Im Plan Mode steht die Backbone-Visualisierung nicht zur Verfügung.

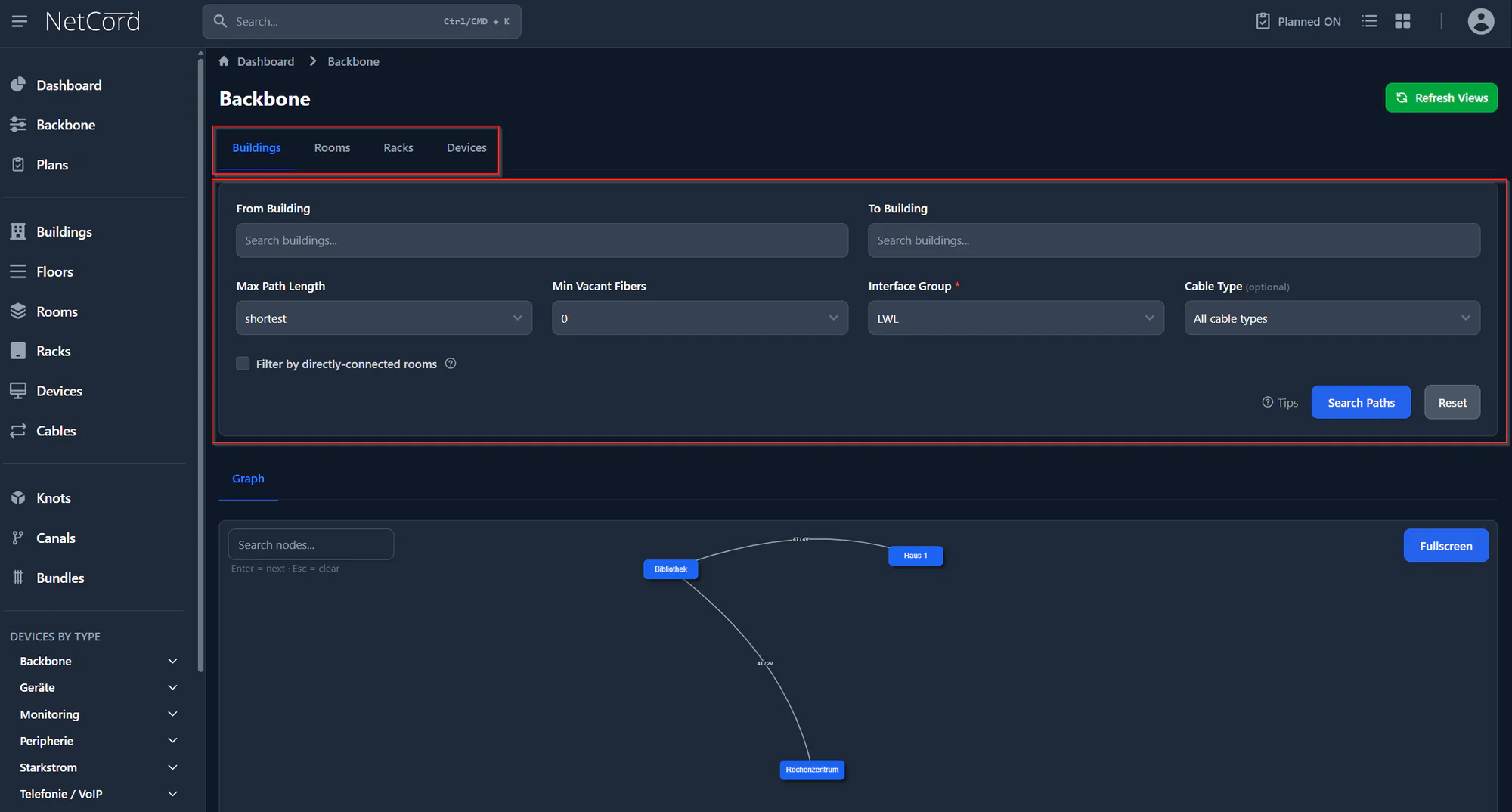

Die vier Ansichten

Am oberen Rand kann zwischen vier Ansichten gewechselt werden:

  • Buildings – Verbindungen zwischen Liegenschaften.
  • Rooms – mögliche Wege zwischen zwei Räumen.
  • Racks – Verbindungen zwischen Racks.
  • Devices – Verbindungen zwischen Aktivgeräten (Switches, Server, Router usw.).

Jede Ansicht besitzt ein eigenes Suchformular mit einem From- und einem To-Feld (z. B. From Building / To Building). Start- und Zielpunkt müssen unterschiedlich sein.

Filter und Steuerung

Für die Suche stehen folgende Filter zur Verfügung:

  • Max Path Length – die maximale Pfadlänge. Die Option shortest berechnet automatisch den kürzestmöglichen Pfad.
  • Interface Group – die Interface-Gruppe (Pflichtfeld). Ohne Auswahl wird eine konfigurierte Standardgruppe verwendet.
  • Cable Type (optional) – optionale Einschränkung auf einen Kabeltyp (All cable types = keine Einschränkung).
  • Min Vacant Fibers – die minimale Anzahl freier Fasern, die auf dem Pfad zur Verfügung stehen soll.

Über Search Paths wird die Suche gestartet, Reset leert das Formular. Der Hilfe-Button Tips (Performance Tips) gibt Hinweise zur performanten Nutzung.

Hinweis!

In der Buildings-Ansicht gibt es zusätzlich die Option Filter by directly-connected rooms, mit der nur tatsächlich auf Raumebene durchverbundene Liegenschaftssprünge berücksichtigt werden. In der Devices-Ansicht wird der Filter Min Vacant Fibers nicht angezeigt, da er für Aktivgeräte-Verbindungen nicht anwendbar ist.

Ergebnis: Graph und Paths

Das Ergebnis wird in zwei Unter-Tabs dargestellt:

  • Graph – die interaktive Netzwerkdarstellung (vis.js) der relevanten Infrastruktur.
  • Paths – erscheint nur, wenn mindestens ein Pfad gefunden wurde, und listet die konkreten Pfade auf.

Wird kein Pfad gefunden, erscheint der Hinweis „No path found“ mit einer Erläuterung (fehlende Verbindung, gewählte Interface-Gruppe oder Filterkriterien).

Kantenbeschriftung

  • In den Ansichten Buildings, Rooms und Racks zeigen die Kanten die Gesamtzahl und die freien Fasern im Format xT / yV (T = Total, V = Vacant).
  • In der Devices-Ansicht wird stattdessen die aggregierte Faseranzahl im Format xF angezeigt, da Aktivgeräte-Verbindungen entweder bestehen oder nicht.

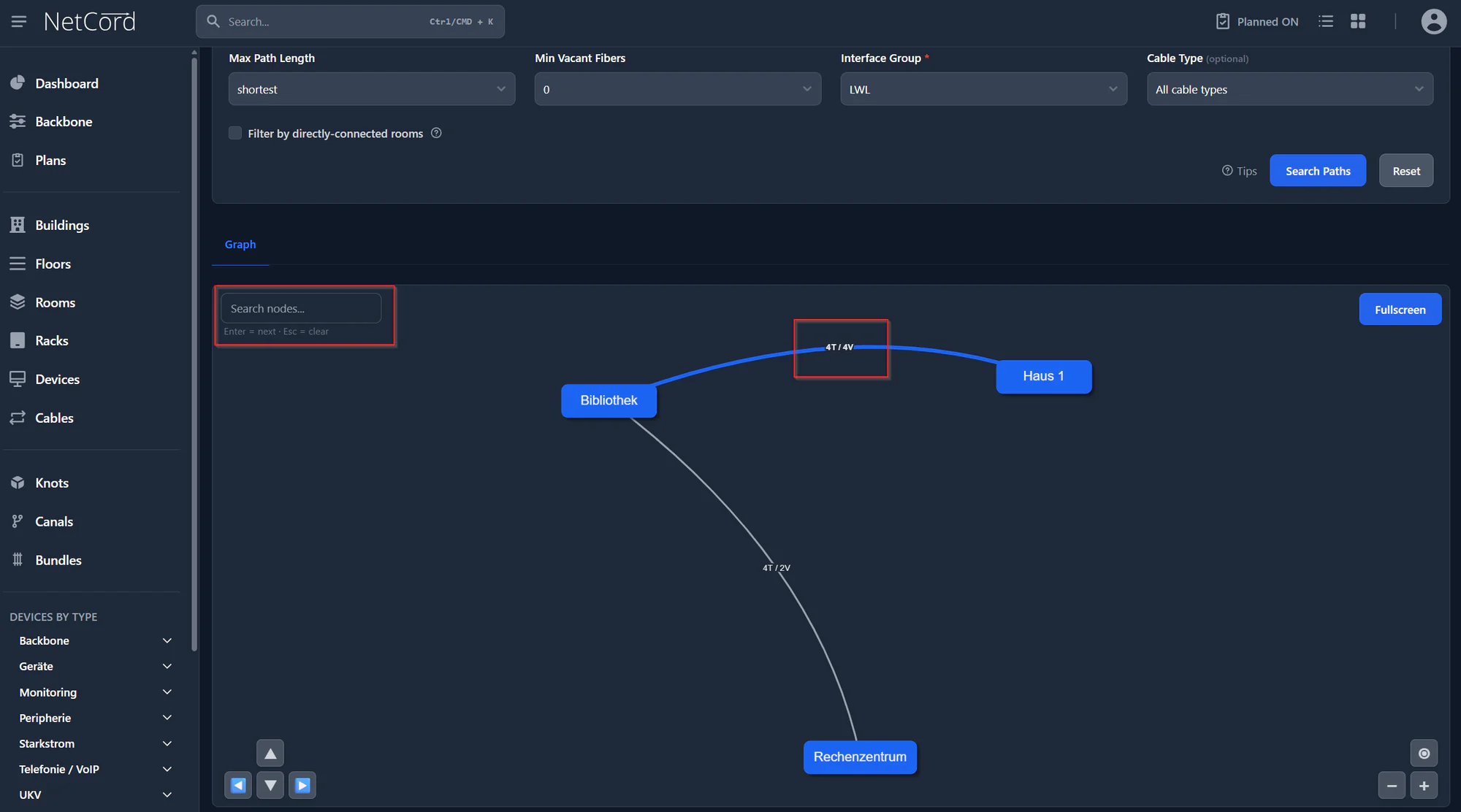

Im Graphen navigieren

Oben links im Graphbereich befindet sich ein Suchfeld (Search nodes...). Da der Graph auf einer Zeichenfläche (Canvas) dargestellt wird, funktioniert die Browsersuche (Strg+F) dort nicht – dieses Feld bietet die entsprechende Funktion:

  • Tippen – hebt alle passenden Knoten hervor und zoomt auf sie.
  • Enter – springt nacheinander zu jedem Treffer (Enter = next).
  • Escape – setzt die Suche zurück (Esc = clear).
  • Ein Zähler zeigt N of M Treffer an bzw. 0 found, wenn nichts gefunden wurde.

Weitere Interaktionen:

  • Doppelklick auf einen Knoten – öffnet dessen Detailseite in einem neuen Tab.
  • Doppelklick auf eine Kante – sucht die Pfade zwischen den beiden verbundenen Objekten.

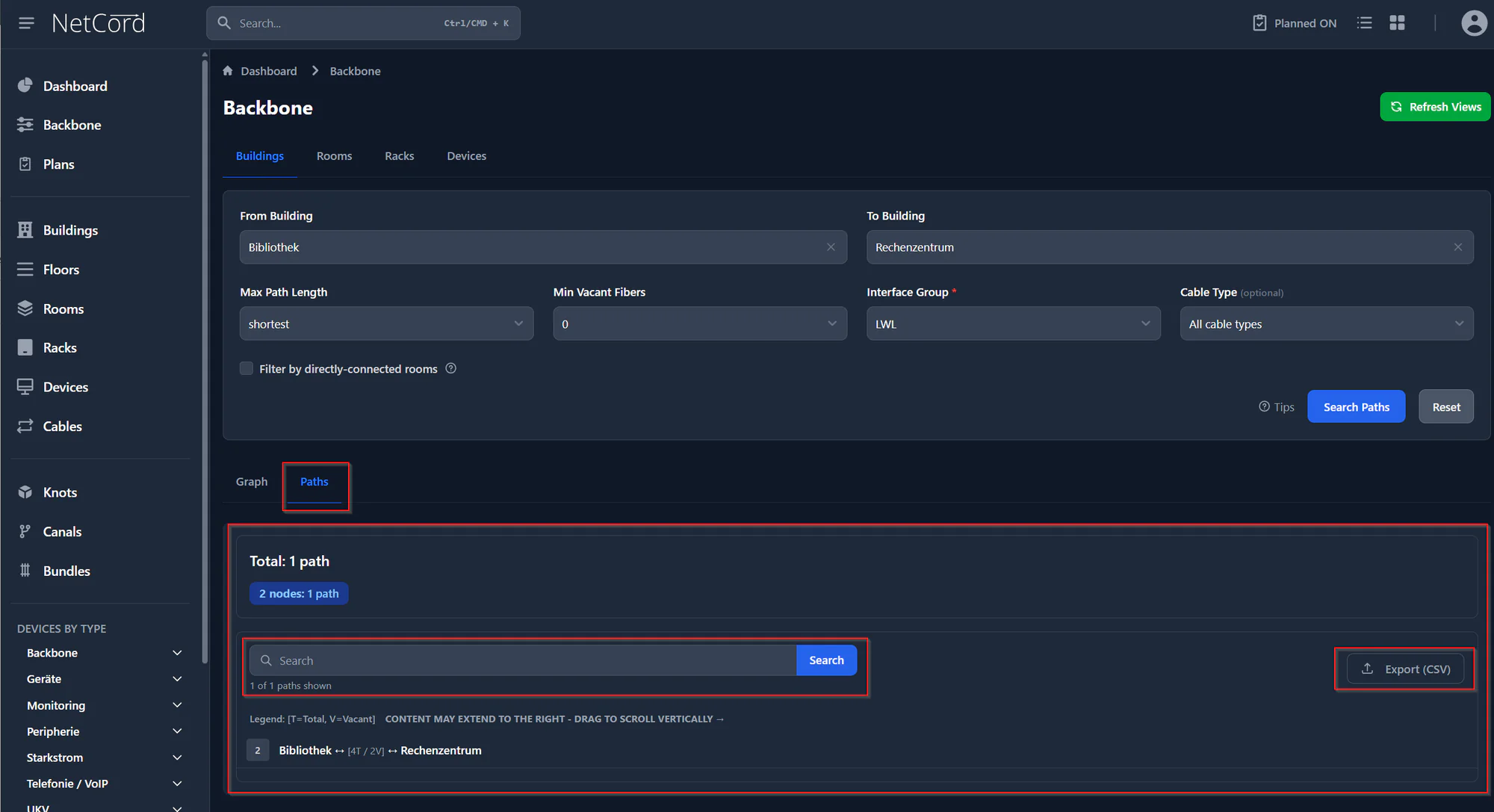

Paths-Tab

Der Tab Paths zeigt eine Statistik (Total: N paths, gruppiert nach Pfadlänge) sowie eine Tabelle aller gefundenen Pfade:

  • Ein Suchfeld filtert die Zeilen; ein Zähler zeigt X of N paths shown.
  • Über Export (CSV) werden die aktuell angezeigten Pfade exportiert.
  • In der Buildings- und Rooms-Ansicht sind die Zeilen anklickbar und öffnen eine detailliertere Aufschlüsselung (Raumebene) in einem neuen Tab.

Backbone für Geräte (Devices)

Die Devices-Ansicht zeigt Verbindungen zwischen Aktivgeräten. Passive Zwischenglieder (Patchpanels, Faserablagen) werden dabei automatisch durchlaufen: Ist z. B. Switch A auf Patchpanel 1 gepatcht, das über eine permanente Verbindung mit Patchpanel 2 verbunden ist, welches wiederum auf Switch B gepatcht ist, zeigt die Devices-Ansicht Switch A direkt mit Switch B verbunden – inklusive korrekter Faseranzahl. Auch direkte Aktiv-zu-Aktiv-Patchungen werden berücksichtigt.

Backbone-Daten aktualisieren

Über den Button Refresh Views (oben rechts) werden die zugrunde liegenden Daten neu berechnet. Nach erfolgreicher Aktualisierung erscheint der Hinweis „Backbone views refreshed successfully“.
