Geräte

In diesem Abschnitt wird erläutert, wie Geräte in der Anwendung verwaltet werden können. Ein Gerät repräsentiert eine physische oder virtuelle Einheit im IT-Ökosystem. Dies kann ein Patchpanel, ein Switch aber auch ein Access Point sein. Alle Entitäten, welche in NetCord entweder einem Raum oder einem Rack zugewiesen werden, sind vom Typ her ein Gerät.

Gerätetypen und Gerätekategorien

In NetCord wird jedes Gerät einem bestimmten Gerätetyp (2) zugeordnet. Dieser Gerätetyp ist wiederum Teil einer übergeordneten Gerätekategorie (1). Diese Hierarchie bildet die Grundlage für die Menüstruktur innerhalb von NetCord.

Der Administrator hat die Fähigkeit, sowohl Gerätetypen als auch Gerätegruppen eigenständig anzulegen. Dabei dient die Gerätegruppe hauptsächlich strukturellen Zwecken, um eine klare und organisierte Übersicht zu gewährleisten.

Der Gerätetyp hingegen hat technische Implikationen: Er legt fest, ob ein Gerät in einer Liegenschaft, einem Rack oder beidem platziert werden kann. Weiterhin bestimmt er, ob ausschliesslich Patchverbindungen, sowohl Patchverbindungen als auch Installationsverbindungen oder gar keine Verbindungen für das Gerät erstellt werden können.

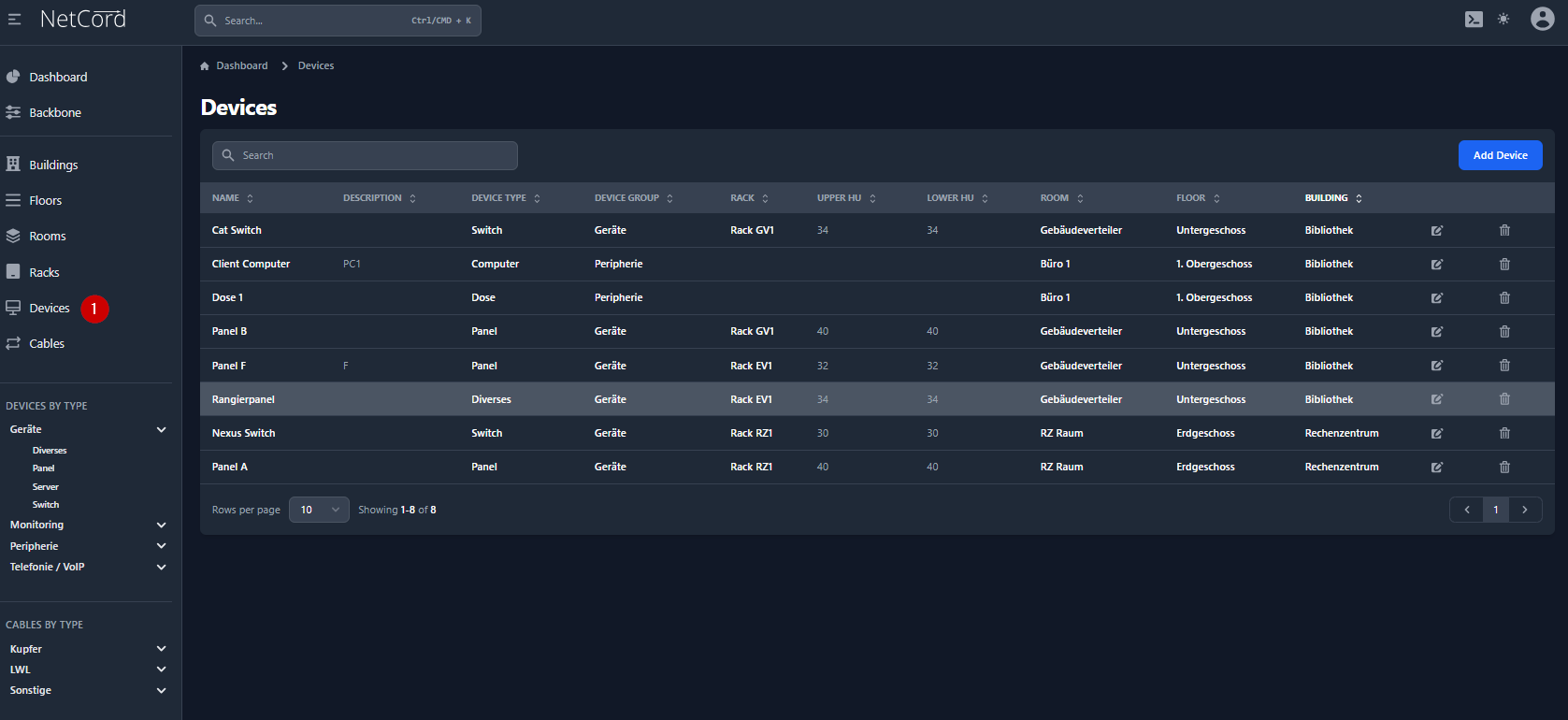

Unter Devices (1) werden alle erfassten Geräte aufgelistet.

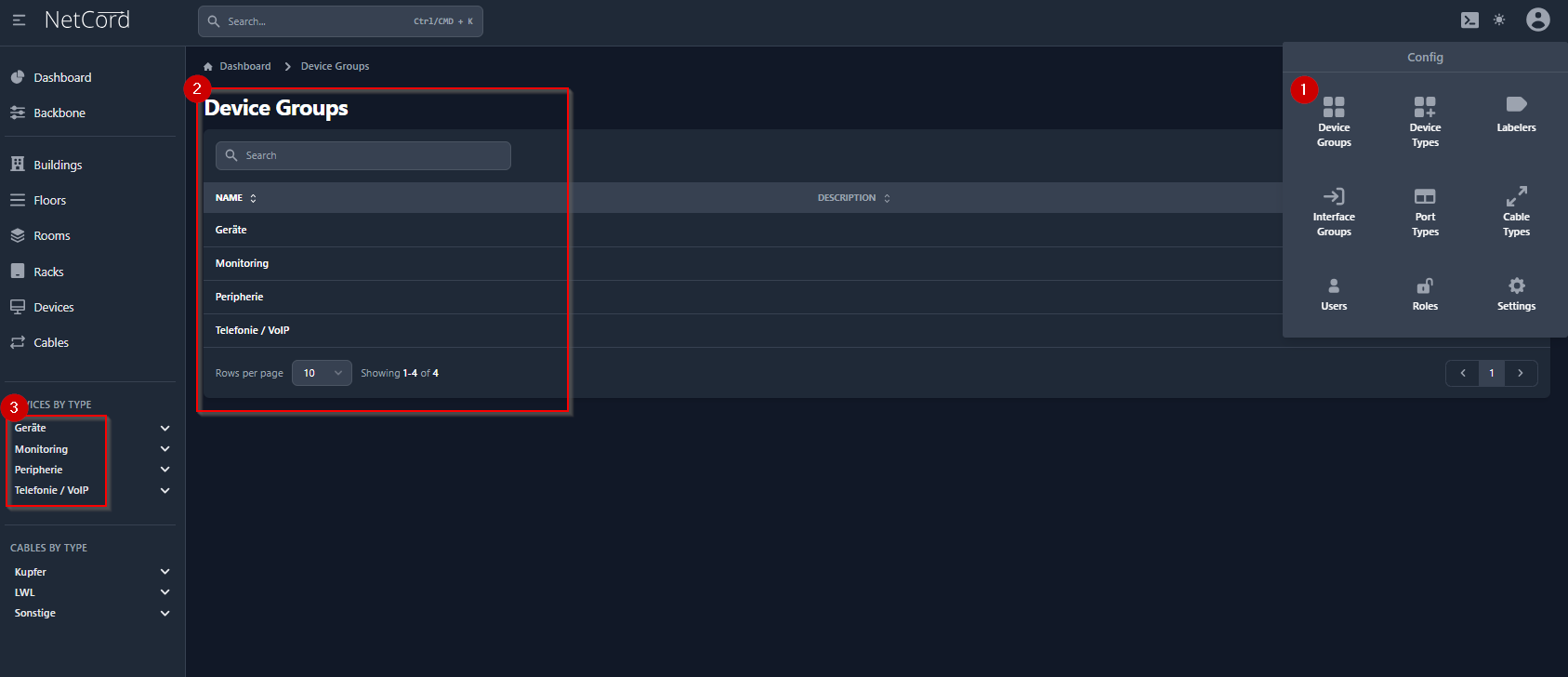

Unter Device Group (1) werden alle erfassten Gerätegruppen (2/3) aufgelistet.

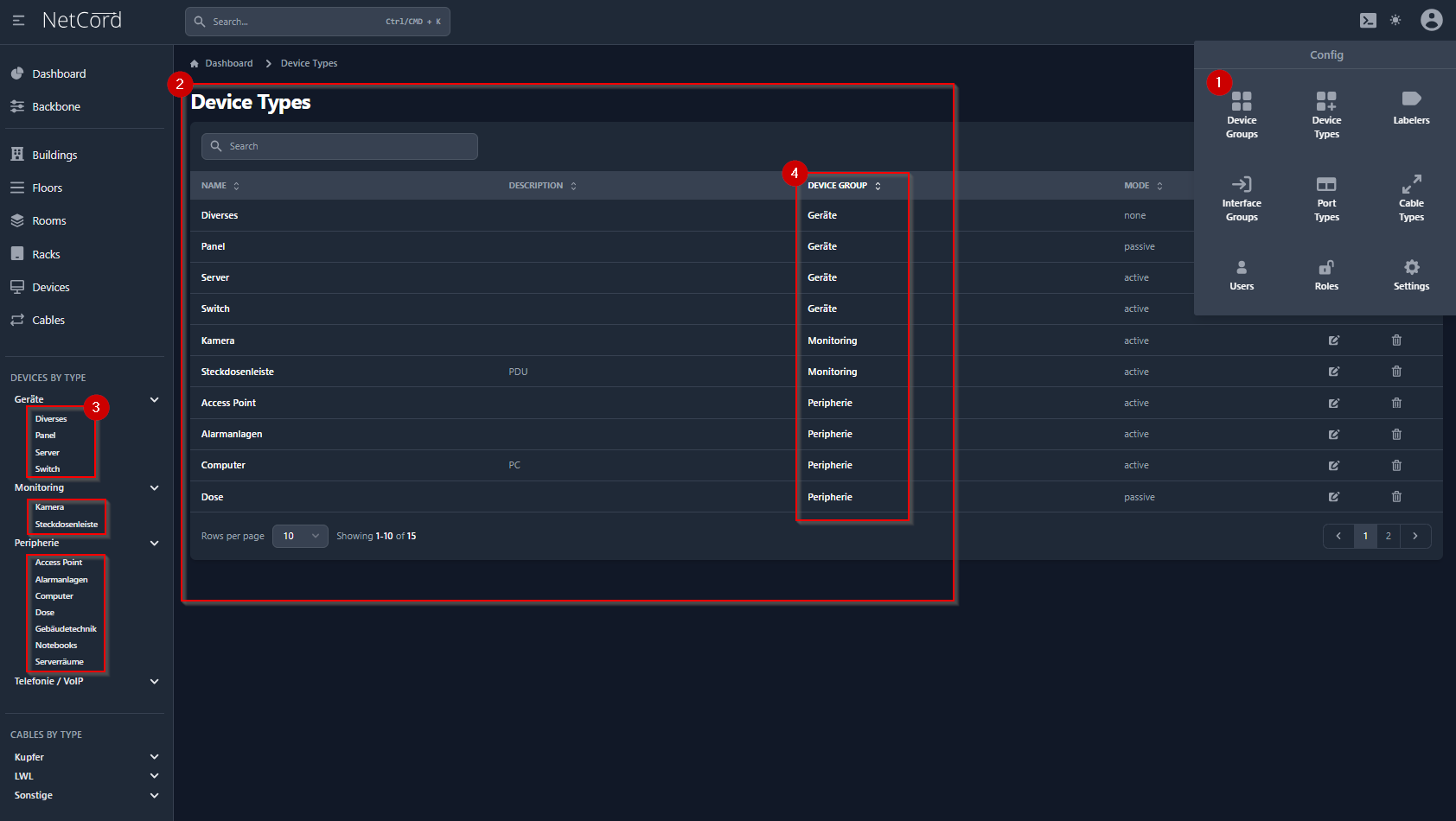

Unter Devices Type (1) werden alle erfassten Gerätetypen (2/3) aufgelistet. Alle Gerätetypen sind einer Gerätegruppe zugeordnet (4).

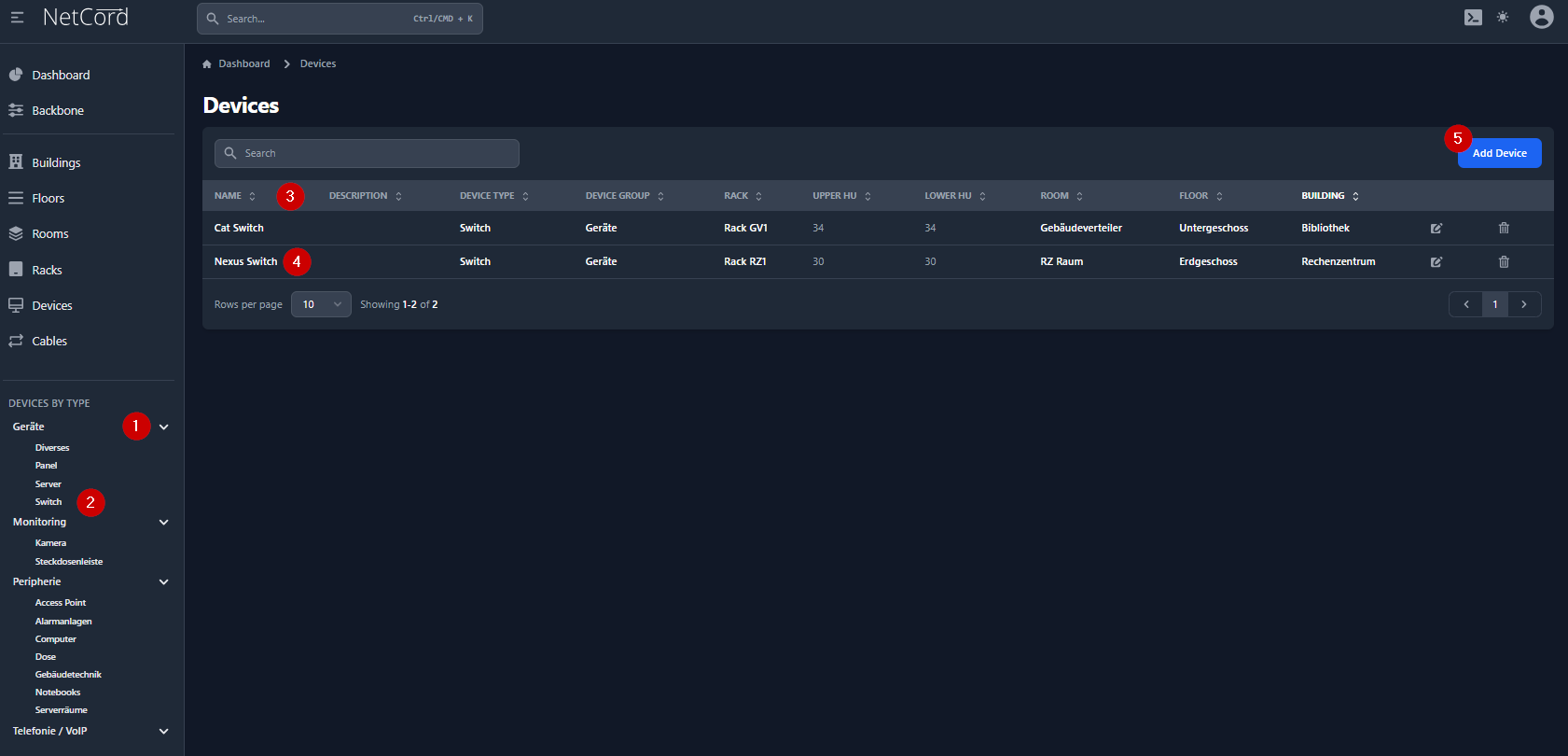

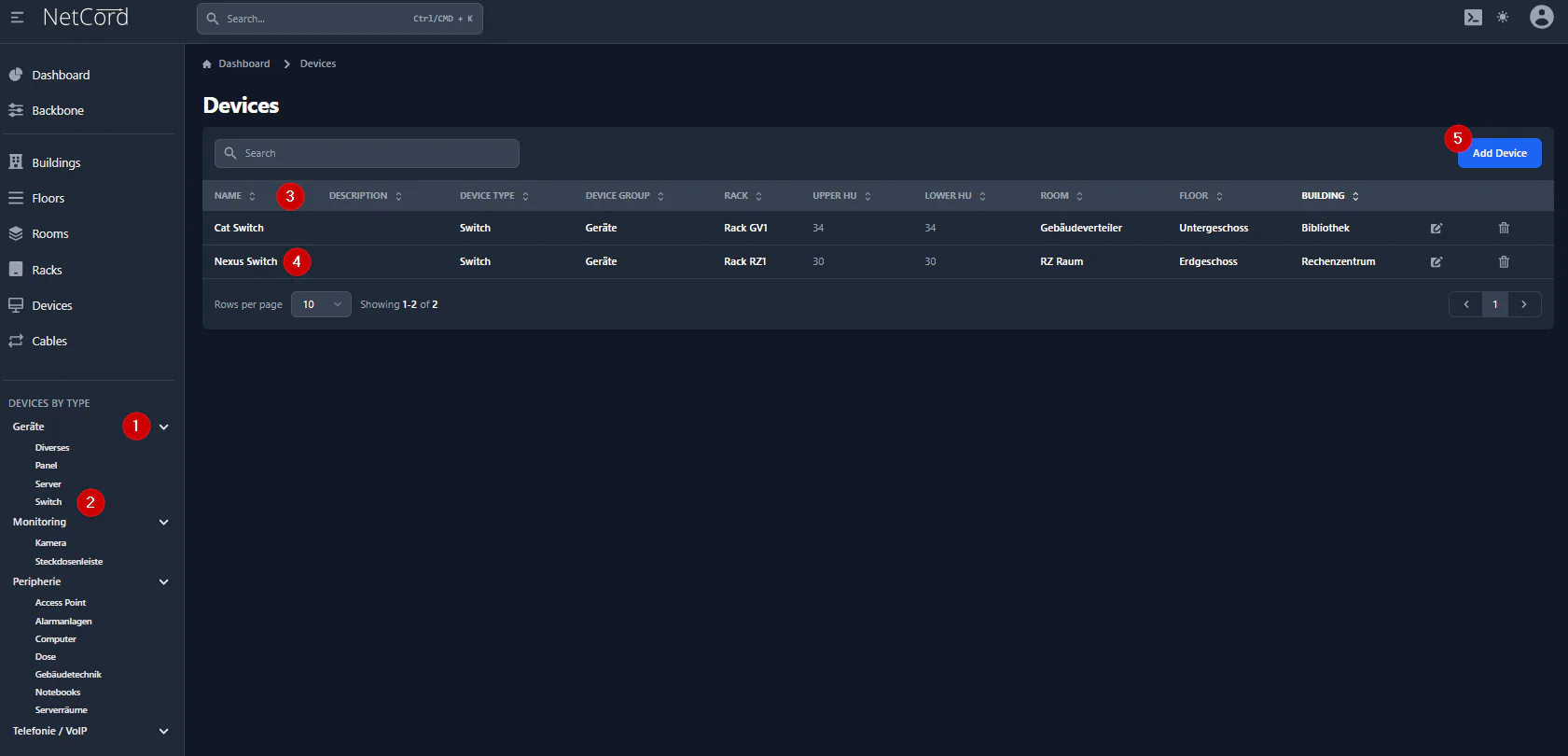

Alle Geräte eines Gerätetyps anzeigen

1. Die Gerätegruppe welche den gewünschten Gerätetyp enthält anklicken.
2. Auf den gewünschten Gerätetyp klicken.
3. Hier werden alle gespeicherten Geräte in einer übersichtlichen Liste präsentiert.
4. Durch Klicken auf den Namen eines Geräts können zusätzliche Informationen eingesehen werden.
5. Sofern berechtigt, kann mit dem Button "Add Device" ein weiteres Gerät hinzugefügt werden.

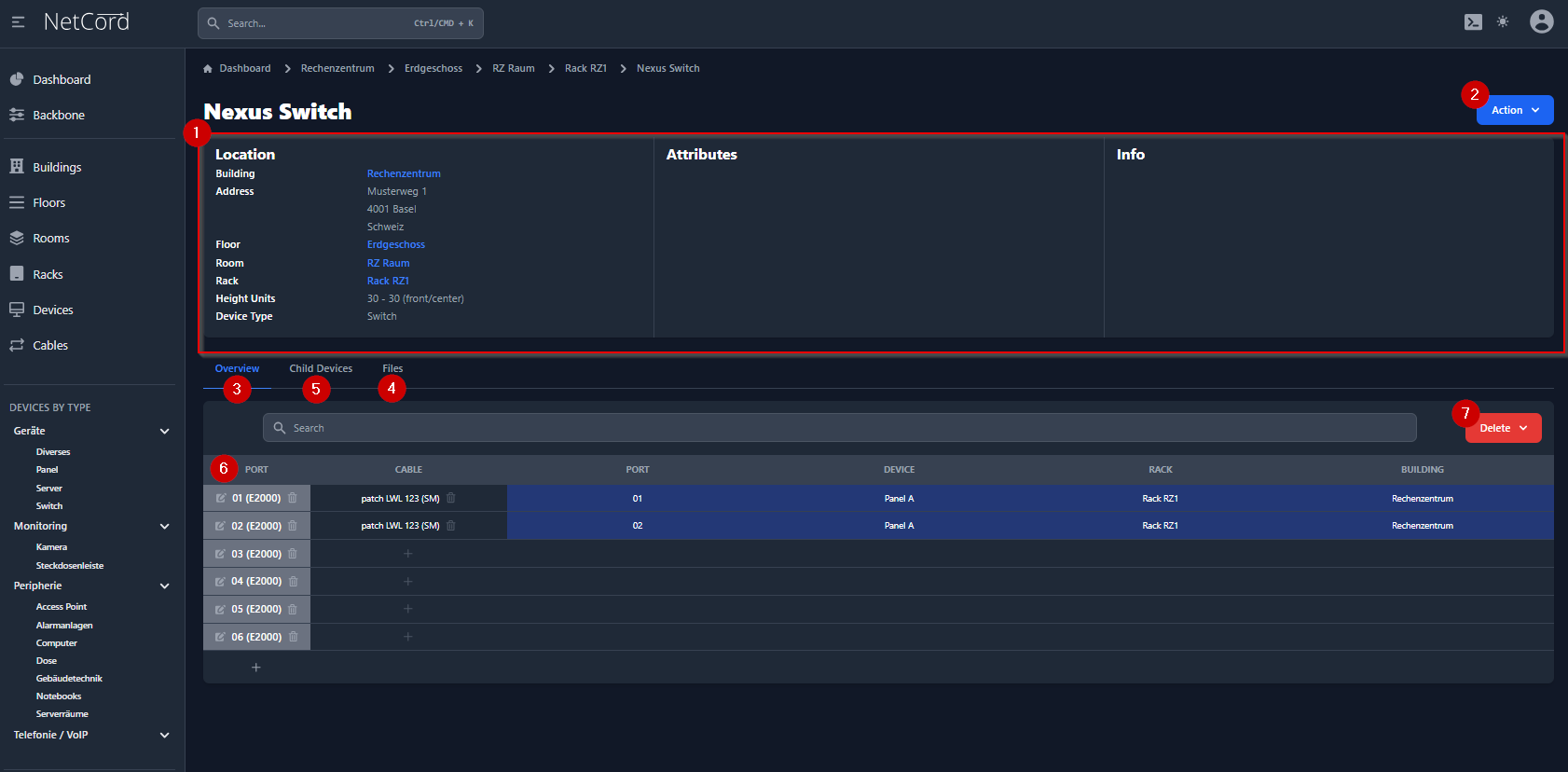

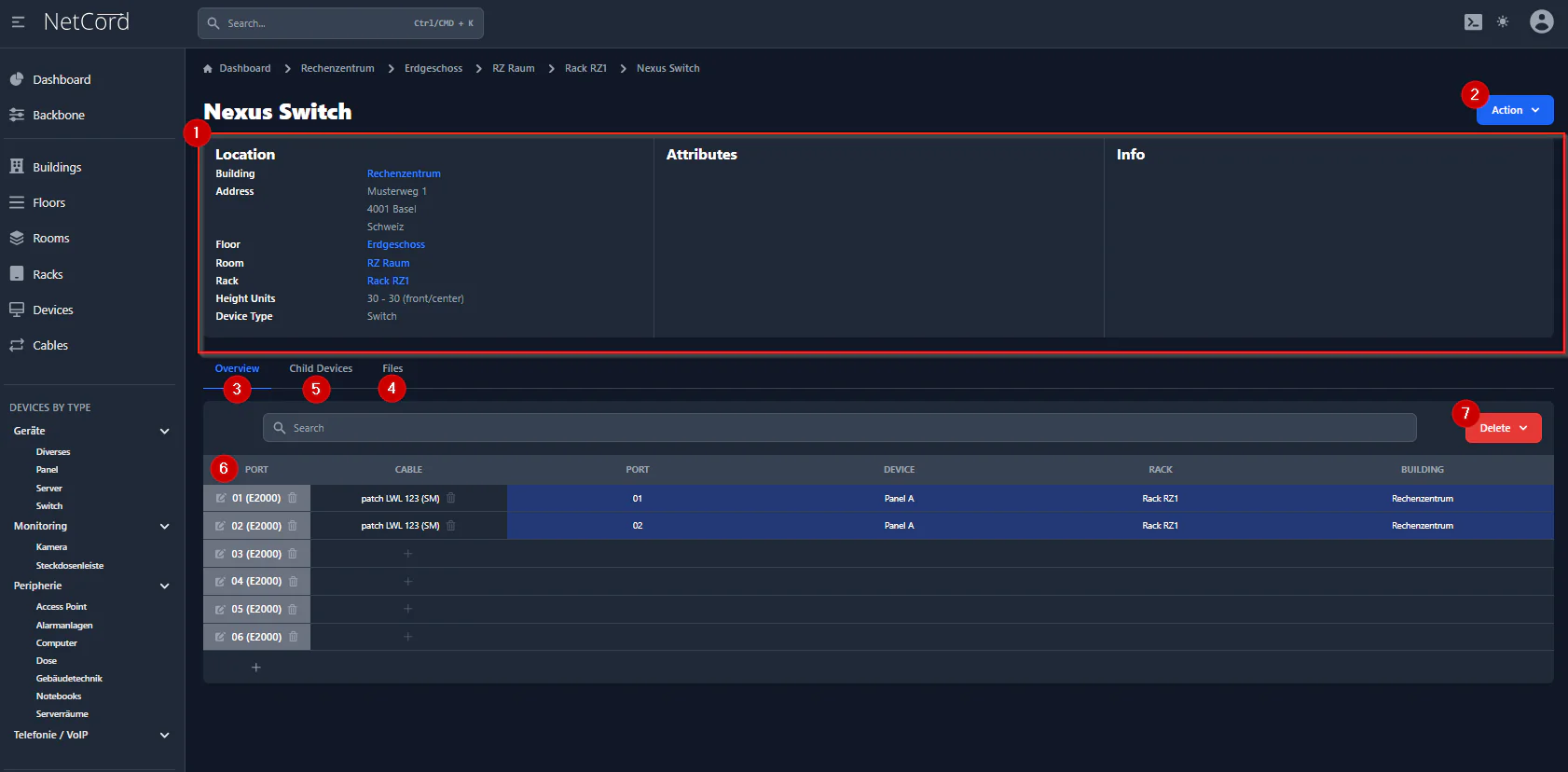

Gerät detailliert anzeigen

Wenn ein spezifisches Gerät ausgewählt wird, wird die Detailansicht dieses Geräts präsentiert. Hier werden alle relevanten Informationen zum Gerät, Konfigurationen, Verbindungen und zugehörige Dokumentation dargestellt.

1 Übersicht des Geräts

• Standort: zeigt Informationen über den Standort des Geräts an, z. B. in welchem Rack, Raum oder Liegenschaft es sich befindet.
• Attribute: Hier werden die zusätzlichen Attribute des Gerätes gelistet. Der Administrator kann diese Attribute im Admin Menü definieren.
• Informationen: Zusätzliche Informationen zum Gerät werden hier dargestellt.

2 Aktionen für das Gerät

Je nach den Berechtigungen können verschiedene Aktionen für das Gerät durchgeführt werden:

• Gerät bearbeiten: Erlaubt das Editieren der Informationen des Geräts.
• Löschen: Entfernt das Gerät aus der Datenbank.
• Klonen: Erstellt eine Kopie des Geräts (siehe Gerät klonen).

3 Detailansicht

Diese Ansicht listet alle Ports, Kabelnummern und zugehörigen Geräte, die mit dem betrachteten Gerät verbunden sind.

4 Enthaltene Geräte

Ein Gerät kann in einem anderen Gerät integriert sein. Solche integrierten Geräte werden hier aufgeführt.

5 Files (PDF)

Die zu dem Gerät zugeordneten PDFs können hier eingesehen werden.

6 Geräte Ports und Verbindungen (Overview)

Der Tab Overview bietet eine Auflistung aller Ports mit Portbezeichnung und Porttyp. Patchverbindungen sind auf der rechten und Installationsverbindungen (falls vorhanden) auf der linken Seite zu finden.

Die Werkzeugleiste über der Tabelle ist dreispaltig aufgebaut:

• Links – Modules: (falls der Gerätetyp Module unterstützt) Auswahl der Modulanzahl mit Apply.
• Mitte – Suche: ein Suchfeld (Search), das serverseitig filtert. Die Suche arbeitet auf Connector-Ebene: Bei der Suche nach einer Kabelbezeichnung werden nur die passenden Connectoren angezeigt, nicht der gesamte Port.
• Rechts – Aktionen: Edit Ports (Massenbearbeitung der Ports, siehe unten) und ein rotes Delete-Menü zum Löschen aller Patch- bzw. permanenten Verbindungen.

Unterhalb der Werkzeugleiste erläutert eine Legende die Statuspunkte der Connectoren: grün = Connected, bernstein = Unlinked, violett = Optical, rot = Disabled, grau = Empty. Ein roter Punkt (deaktivierter Connector) übersteuert dabei alle anderen Farben.

In der Detailansicht werden für beide Verbindungstypen folgende Informationen bereitgestellt:

• Kabelnummer: Bei Vorhandensein einer Verbindung wird hier die Kabelnummer sowie der Kabeltyp angezeigt. Ein Klick auf die Kabelnummer leitet zur Kabelansicht weiter.
• nach: Der direkt über das Kabel verbundene Port sowie das zugehörige Gerät, Rack und Liegenschaft werden hier dargestellt. Ein Klick auf den angezeigten Link führt direkt zum verbundenen Gerät.
• Endgerät: Das am Ende dieser Verbindungskette liegende Gerät wird hier präsentiert. Die Endpunkt-Spalten sind immer sichtbar. Ein Klick auf den angezeigten Link führt direkt zum Endgerät.

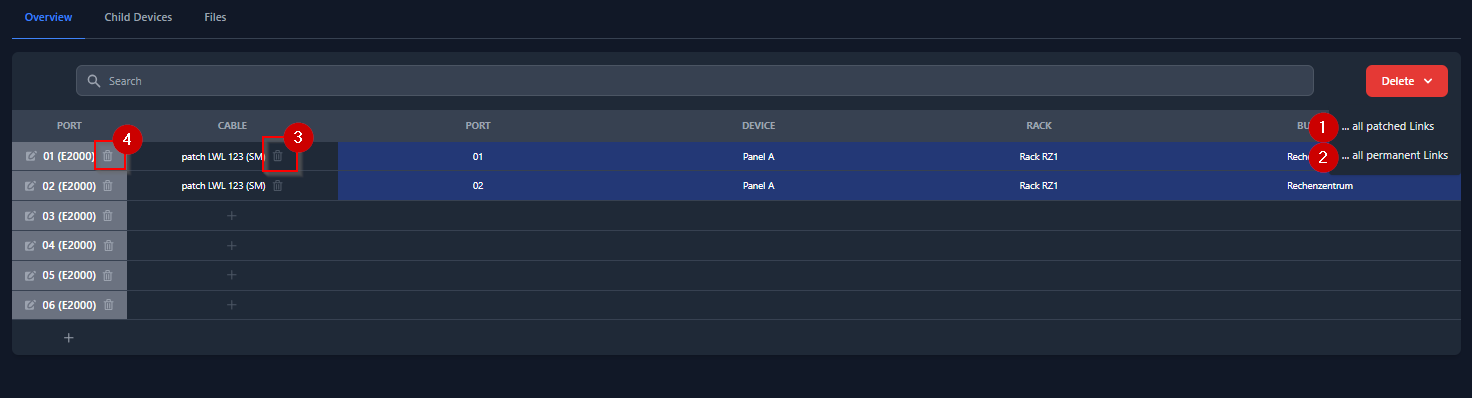

7 Löschen

Zum Entfernen aller gepatchten Links (1) oder aller permanenten Verbindungen (2) dient das rote Delete-Menü in der Werkzeugleiste. Einzelne Verbindungen und Ports werden direkt aus der Tabelle über den "Abfalleimer" gelöscht; es erscheint jeweils eine Bestätigungsabfrage. Beim Löschen eines Ports wird darauf hingewiesen, dass auch alle darunterliegenden Ports entfernt werden („All ports below it will also be removed“).

Anzeige der Aktions-Symbole (Compact actions)

Über das Benutzermenü (oben rechts) kann im Abschnitt Actions zwischen Always show und Show on hover umgeschaltet werden. Bei "Show on hover" werden die Aktions-Symbole (Bearbeiten, Löschen, Hinzufügen) in der Overview-Tabelle erst eingeblendet, wenn mit der Maus über eine Zeile gefahren wird – das reduziert die visuelle Unruhe. Die Einstellung wird pro Browser gespeichert.

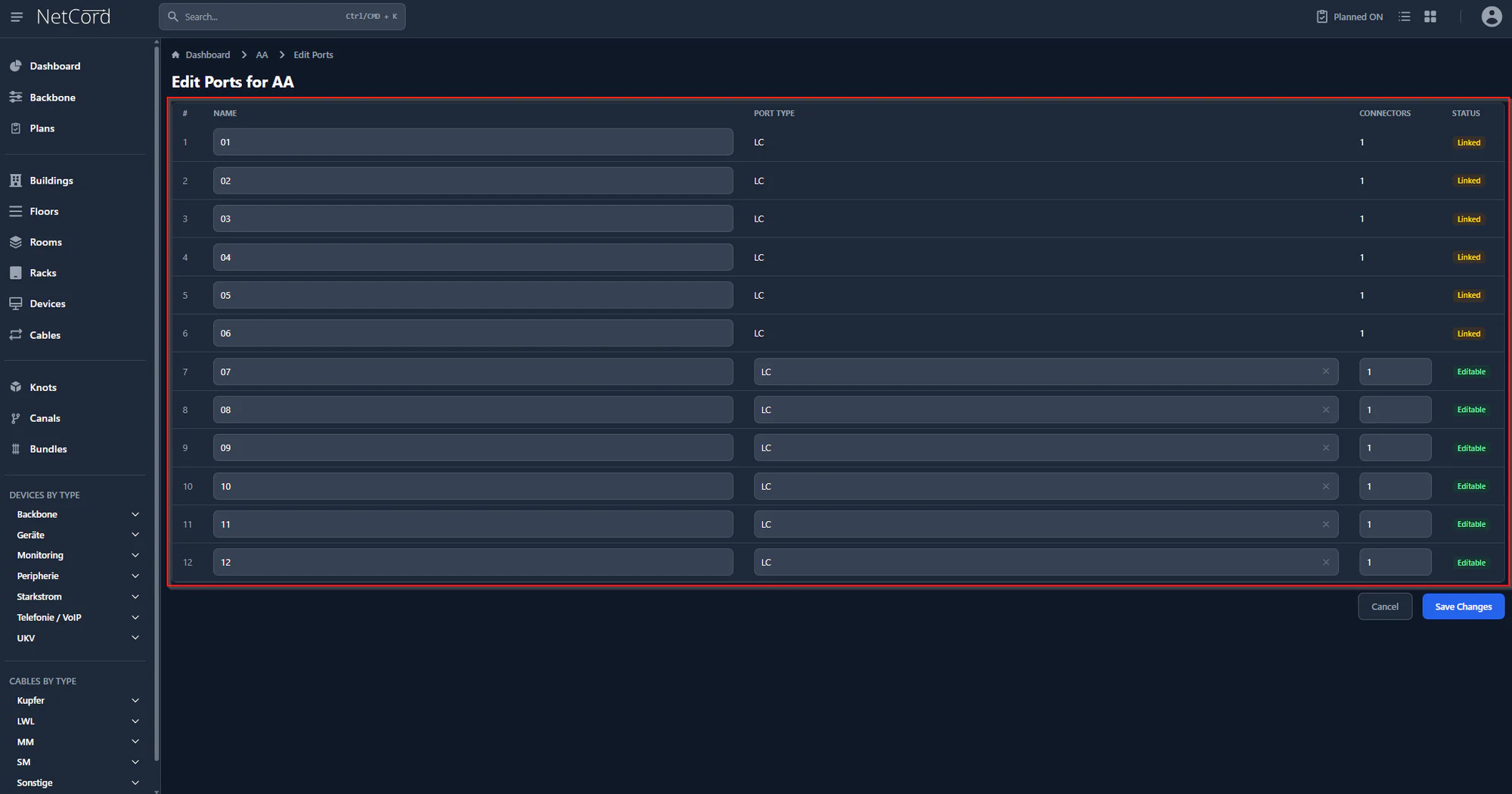

Ports in grosser Zahl bearbeiten (Edit Ports)

Über den Button Edit Ports in der Overview-Werkzeugleiste (Berechtigung ports:write) lassen sich alle Ports eines Geräts gleichzeitig bearbeiten. Es öffnet sich die Seite Edit Ports for {Gerätename} mit einer Tabelle aller Ports:

• Name – immer bearbeitbar, auch bei Ports mit aktiven Verbindungen.
• Port Type – nur bei Ports ohne Verbindung über ein Auswahlfeld änderbar (bei verbundenen Ports schreibgeschützt).
• Connectors – nur bei Ports ohne Verbindung änderbar (bei verbundenen Ports schreibgeschützt).

Jede Zeile zeigt in der Spalte Status ein Abzeichen: Editable (grün) für Ports ohne Verbindung oder Linked (gelb) für Ports mit aktiven Verbindungen. Bei Geräten mit Modulen sind die Ports nach Modul gruppiert. Alle Änderungen werden gesammelt über Save Changes gespeichert; die Validierung erfolgt pro Zeile, ohne dass die übrigen Eingaben verloren gehen.

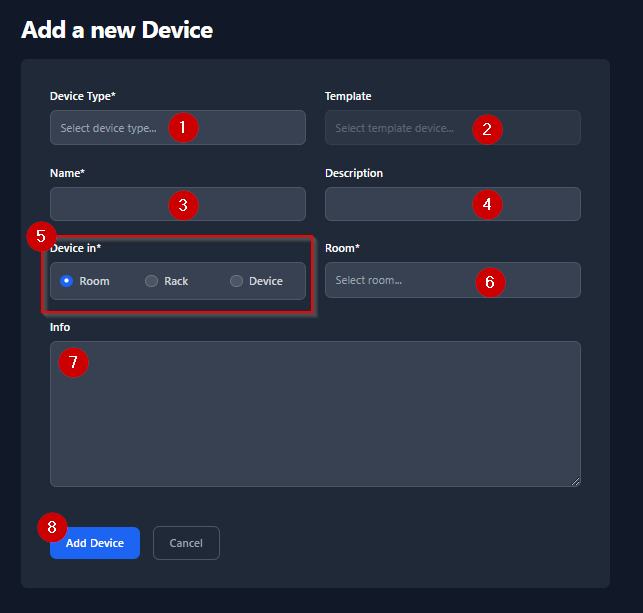

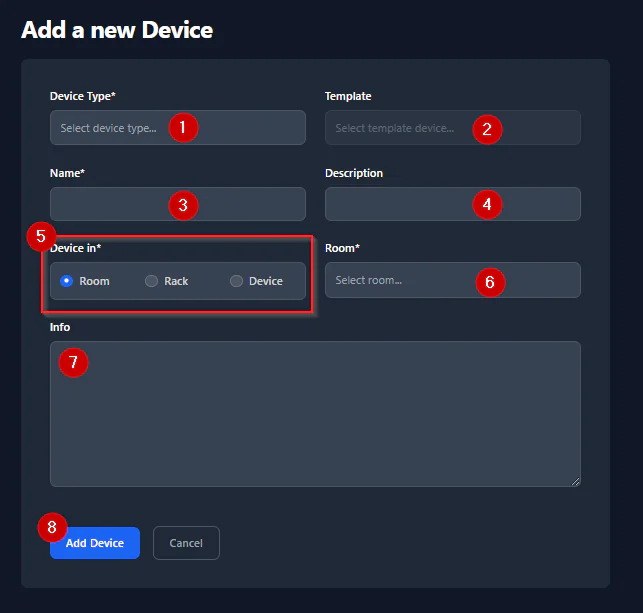

Neues Gerät hinzufügen

• Zu den Devices gehen und auf den Button "Add Device" klicken.
• Folgende Informationen können für das Gerät eingegeben werden:

Geräte Angaben

1. Device Type* Den Gerätetyp aus dem Dropdown-Menü auswählen. Diese Auswahl bestimmt die grundlegenden Eigenschaften und Einstellungen des Geräts.
2. Template Eine Gerätetemplate aus dem Dropdown-Menü auswählen. Templates helfen, vordefinierte Konfigurationen und Einstellungen anzuwenden, um die Einrichtung zu erleichtern. Als Template werden bereits erfasste Geräte angezeigt, welche inkl. deren Einstellungen übernommen werden können.
3. Name* Einen eindeutigen Namen für das Gerät eingeben. Dieser Name wird verwendet, um das Gerät im System zu identifizieren.
4. Description (Optional) Eine Beschreibung für das Gerät eingeben, um zusätzliche Informationen bereitzustellen.
5. Device in* Auswählen, wo das Gerät installiert wird. Dies umfasst die Auswahl von Raum, Rack und spezifischem Gerätestandort.

• Room: Den Raum auswählen, in dem das Gerät installiert wird.
• Rack: Das Rack im Raum auswählen, in dem das Gerät montiert wird.
• Device: Den spezifischen Standort innerhalb des Racks angeben

6. Room* Den Raum aus dem Dropdown-Menü auswählen, in dem sich das Gerät befindet. Diese Auswahl hilft bei der räumlichen Organisation der Geräte im System.
7. Info (Optional) Zusätzliche Informationen zu dem Gerät eingeben, wie z.B. Seriennummer, Modell oder Herstellerinformationen.
8. Add Device Nachdem alle erforderlichen Felder ausgefüllt wurden, auf "Add Device" klicken, um das Gerät zum System hinzuzufügen. Mit "Add & create another" wird das Gerät gespeichert und direkt ein neues Formular geöffnet.

Felder, die mit einem (*) markiert sind, müssen ausgefüllt werden

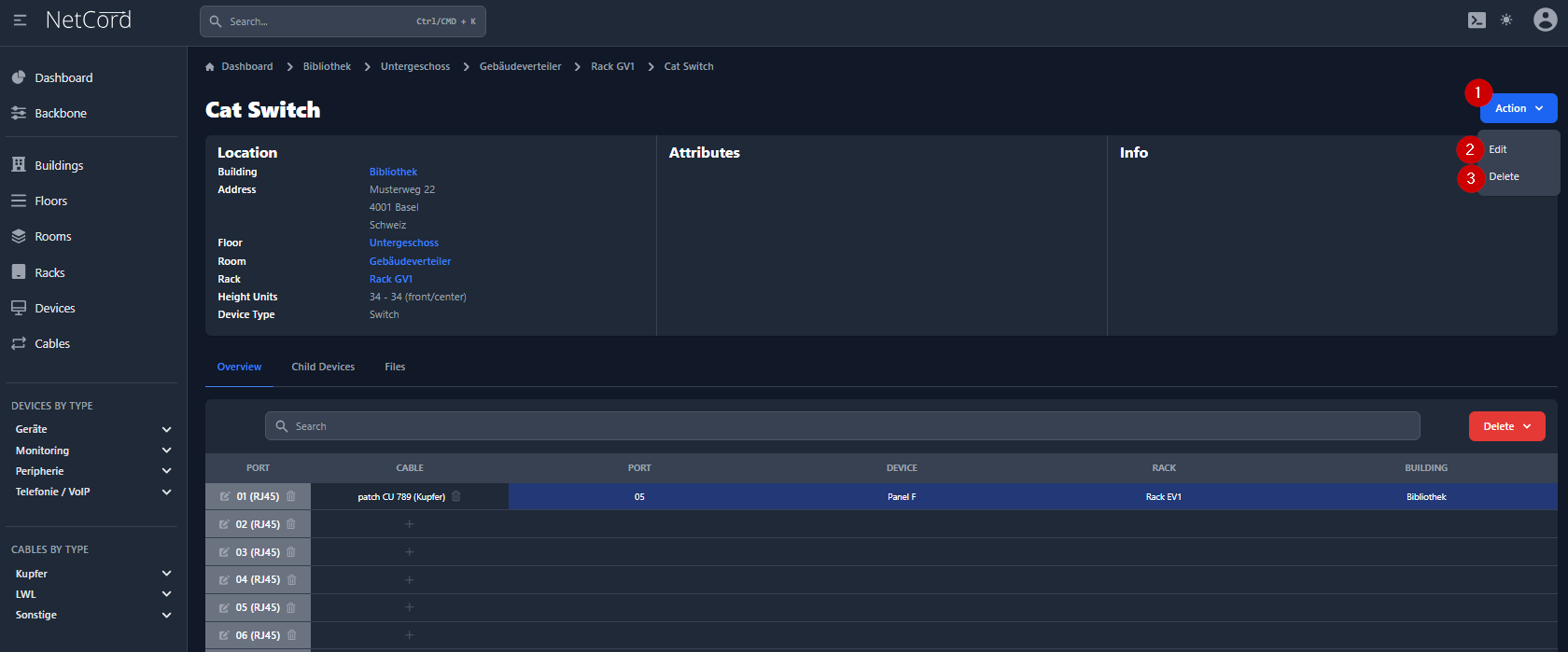

Gerät bearbeiten & löschen

Auf Action (1) klicken.

2. Geräte Angaben können bearbeitet werden

3. Gerät kann gelöscht werden

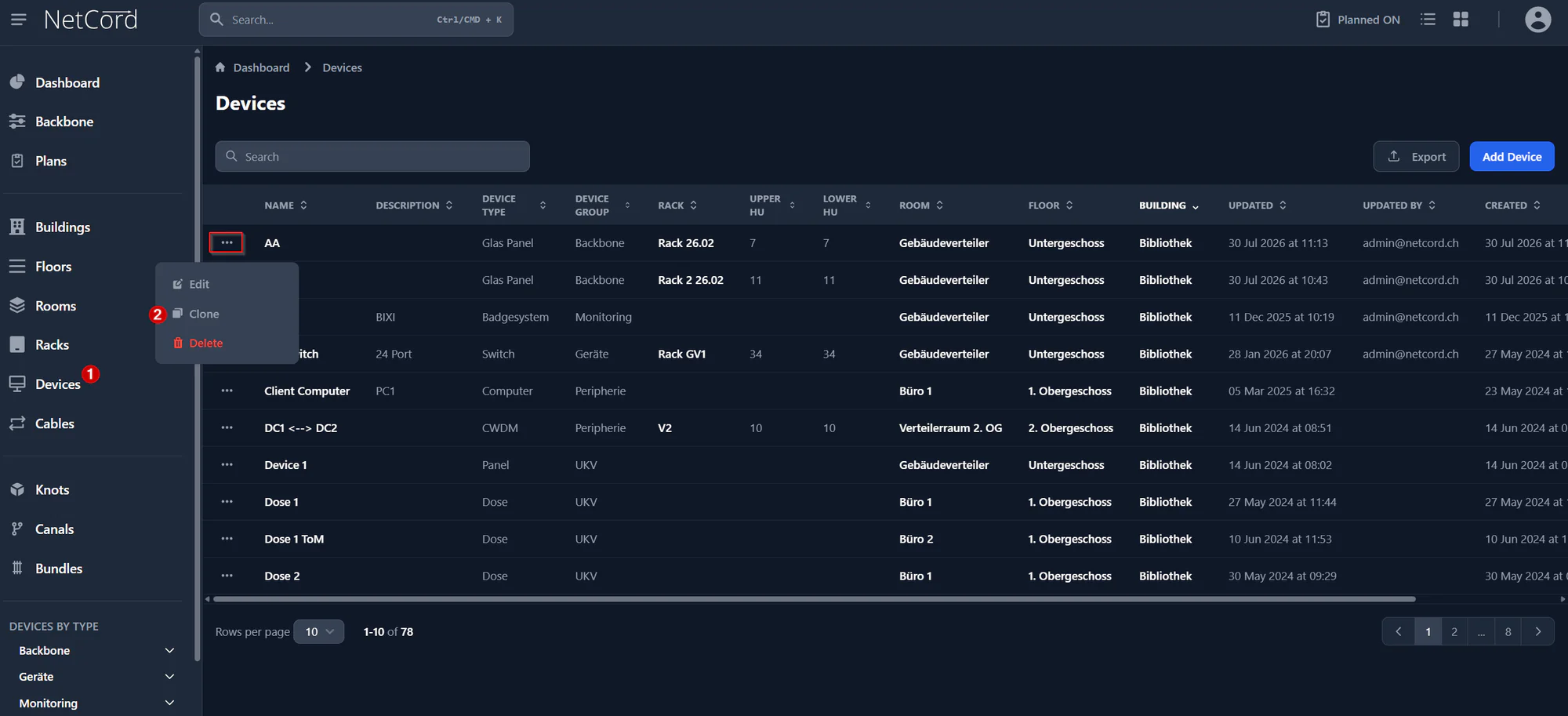

Gerät klonen

Ein Gerät kann samt seiner Ports und Module dupliziert werden – über das Zeilenmenü in der Liste oder das Action-Menü in der Detailansicht (Berechtigung devices:write).

Beim Klonen wird ein neues Gerät mit den Daten des Ausgangsgeräts angelegt. Ports und Module werden nach dem Erstellen übernommen. Befand sich das Ausgangsgerät in einem Rack, bleiben Richtung und Ausrichtung erhalten und die erste freie Höheneinheit wird automatisch gewählt. Verbindungen und Patchungen werden nicht mitkopiert.
