Verbindungen

In diesem Abschnitt wird dargestellt, wie bestehende Ports mittels Patchverbindungen (bei aktiven und passiven Geräten) und Installationsverbindungen (nur bei passiven Geräten) miteinander verknüpft werden können. Die Vorgehensweise bei Patch- und Installationsverbindungen ähnelt sich stark, weist jedoch feine Unterschiede auf, die am Ende dieses Abschnitts beleuchtet werden.

Zu betonen ist, dass jede Patch- oder Installationsverbindung stets einem Kabel zugeordnet ist. Ein Kabel kann mehrere solcher Verbindungen beinhalten. Bei der Anlegung einer neuen Verbindung wird zudem das entsprechende Kabel automatisch generiert.

Patchverbindung erstellen

• In der Geräteansicht das gewünschte Gerät auswählen.
• Den zu verknüpfenden Port auswählen.

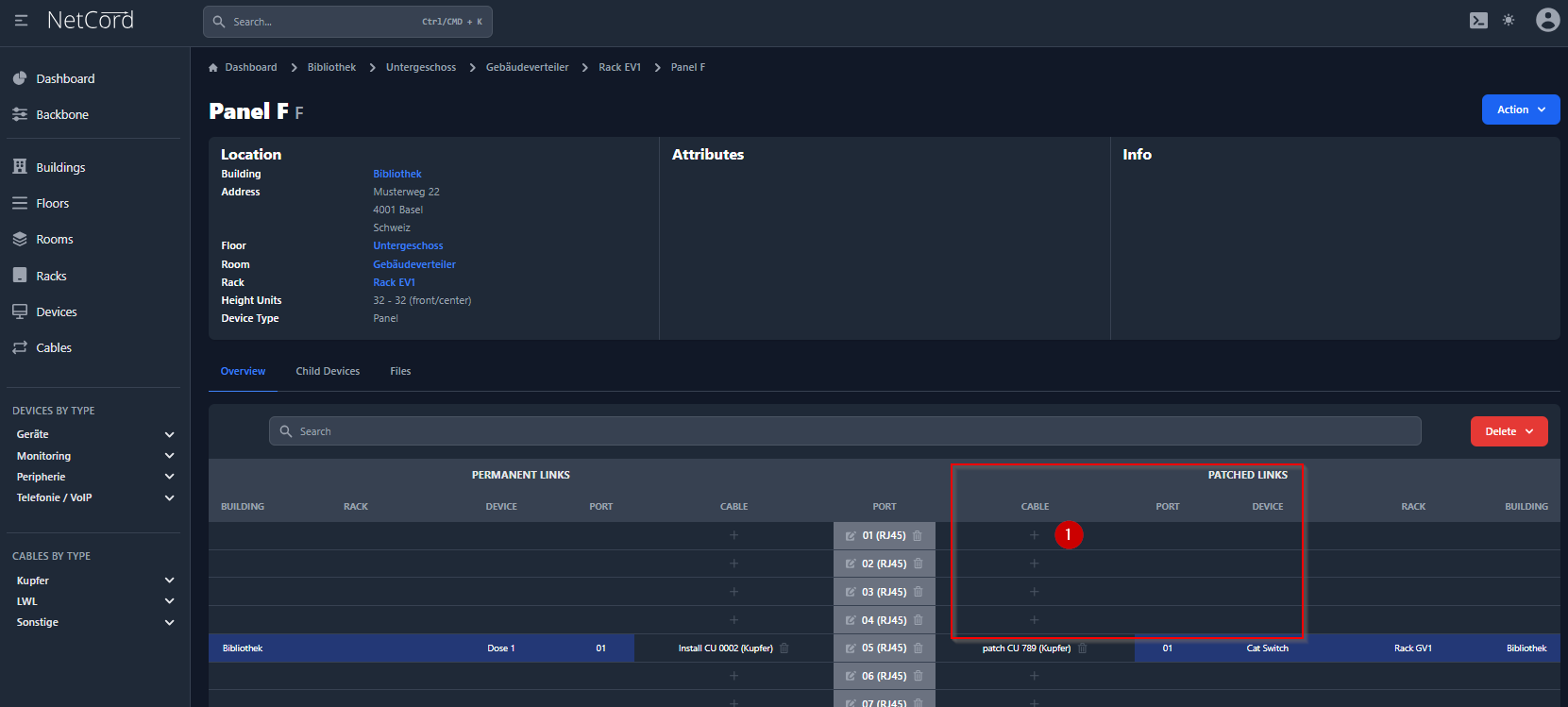

• Auf der rechten Seite unter "Patched Links" auf das entsprechende Plus-Symbol klicken (1).

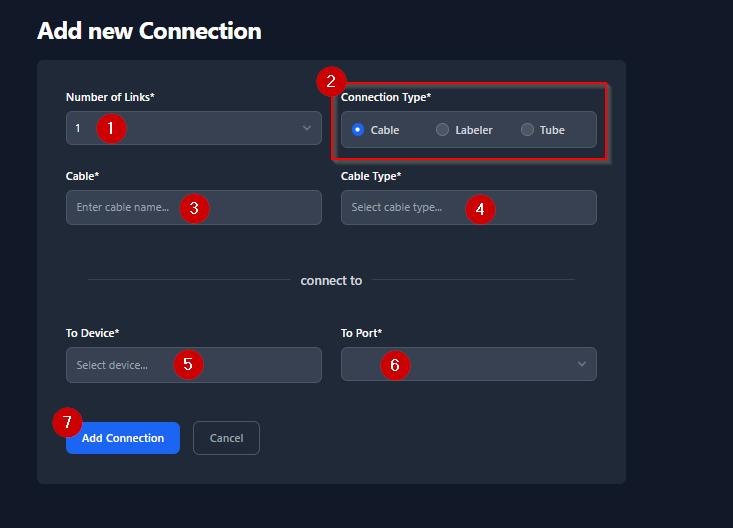

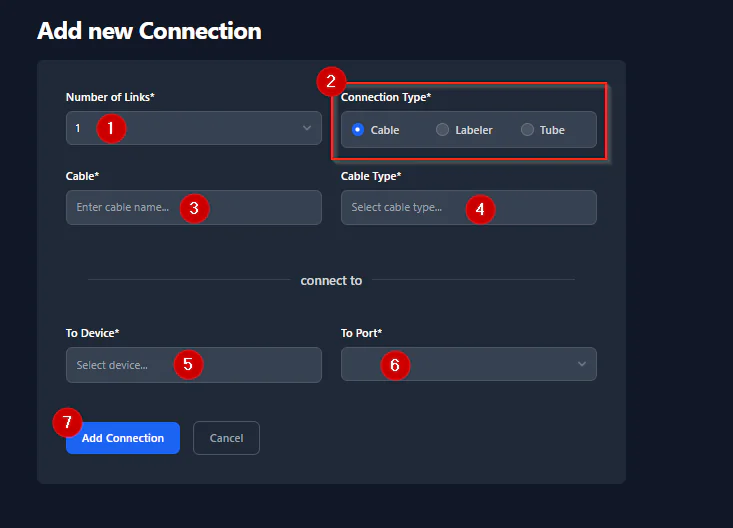

Es öffnet sich der Drawer "Add new Connection":

1. Anzahl der Verbindungen wählen (bei Kupferkabel ist es eine Verbindung)
2. Zum Übernehmen einer bestehenden Beschriftung "Cable" wählen. Zum Verwenden des fortlaufenden Kabelzählers "Labeler" wählen.
3. Die Beschriftung für das Kabel eingeben.
4. Hier die Kabelart wählen.
5. Das zu verbindende Device auswählen
6. den zu Verbindenden Port des Devices auswählen
7. Speichern und erstellen der Verbindung.

Installationsverbindung erstellen

Das Anlegen einer Installationsverbindung erfolgt analog zur Patchverbindung mit folgenden Unterscheidungen:

1. Exklusiv für passive Geräte.
2. Das Plus Symbol für das starten des Wizards befindet sich auf der linken Seite der Port-Übersicht, nicht auf der rechten.
3. Anstatt einer maximalen Anzahl von zwei Fasern können alle Fasern eines Geräts simultan verbunden werden. Dies ermöglicht beispielsweise die gleichzeitige Verbindung aller Ports eines Panels mit allen Ports eines anderen Panels.

Verbindung löschen

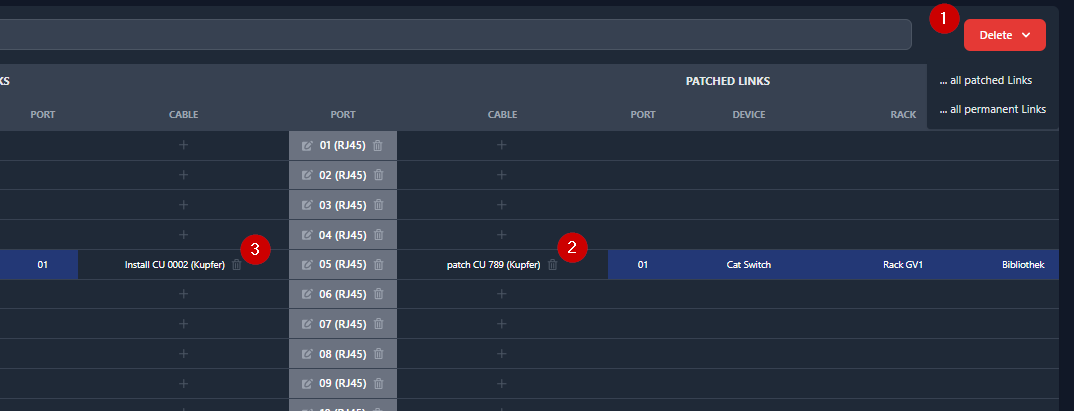

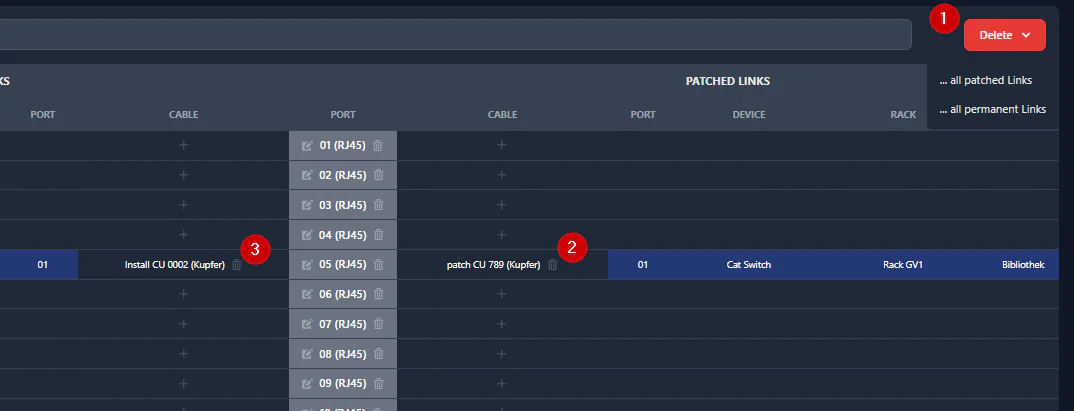

Über Delete (1) können alle Patched Links und alle permanent Links gelöscht werden.

Über den "Abfalleimer" bei Cable (2) können die einzelnen Verbindungen gelöscht werden.
