Knots

Ein Knoten (Knot) ist ein Übergabe- bzw. Spleisspunkt der physischen Verkabelung. Knoten bilden zusammen mit Kanälen und Bundles die Blowfiber-Infrastruktur und dienen zudem als Stützpunkte für die Führung von Kabelpfaden (siehe Kabel → Path).

Ein Knoten kann optional einem Raum zugeordnet oder ausserhalb eines Gebäudes platziert werden (z. B. ein Strassenverteiler oder Schacht).

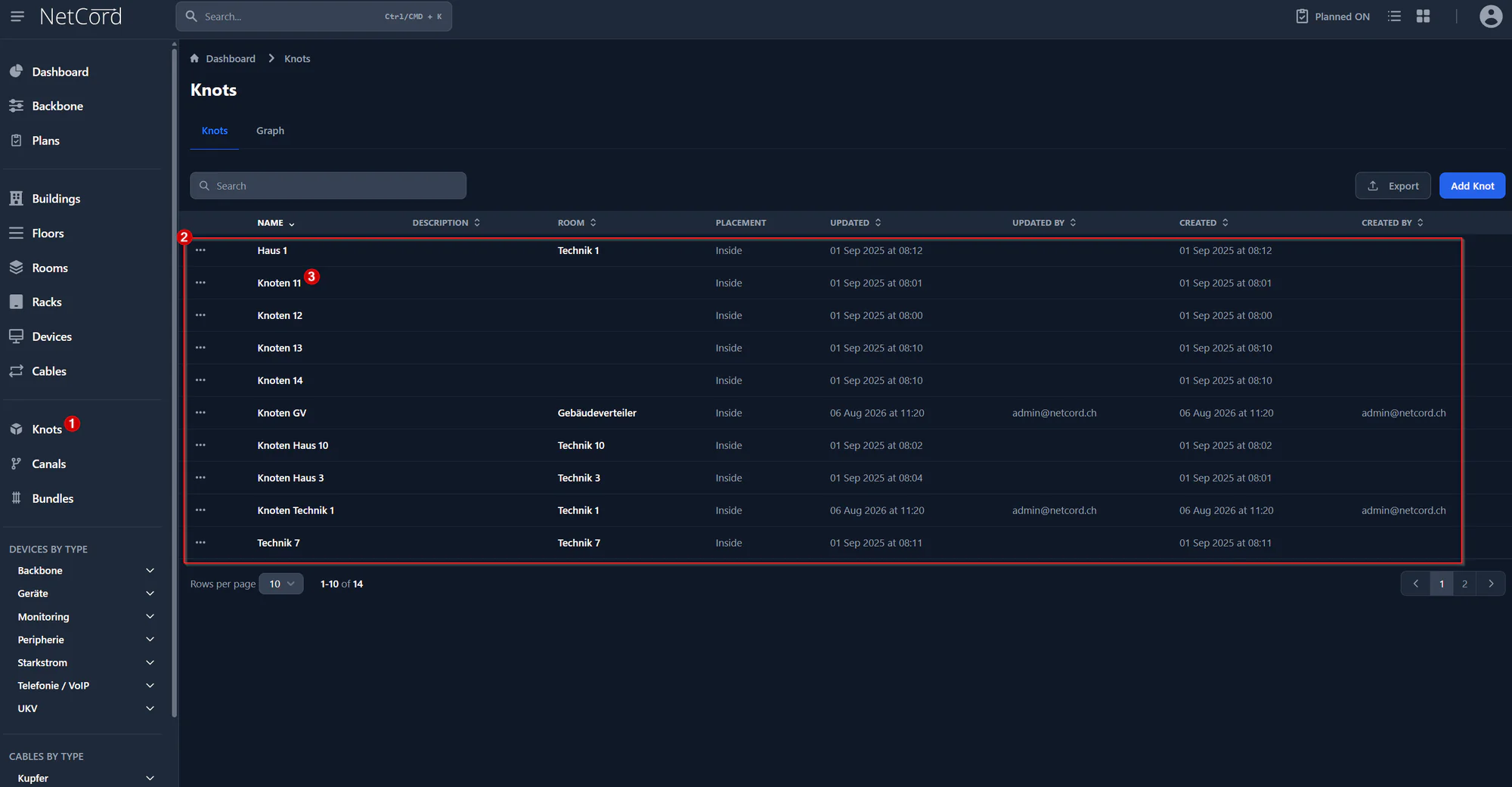

Alle Knoten anzeigen

1. In der Seitenleiste unter Blowfiber auf Knots klicken.
2. Alle Knoten werden in einer Liste dargestellt. Die Tabelle bietet Suche, Sortierung und Seitennavigation.
3. Über einen Klick auf den Namen wird die Detailansicht geöffnet.
4. Sofern berechtigt, kann mit Add Knot ein neuer Knoten erstellt werden.

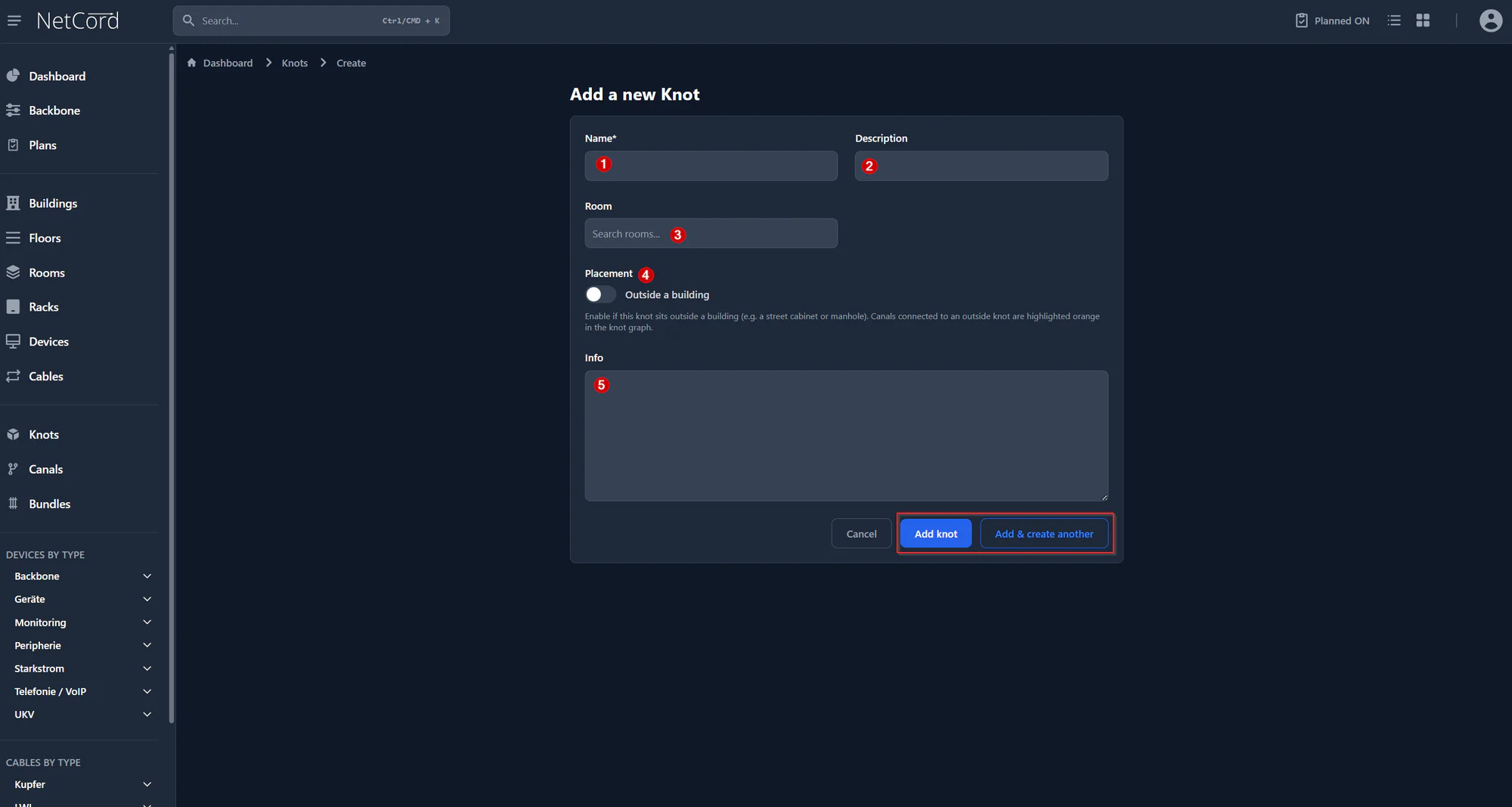

Neuen Knoten erstellen

Folgende Felder stehen zur Verfügung:

• Name* – eindeutige Bezeichnung des Knotens (Pflichtfeld).
• Description – Kurzbeschreibung.
• Room – (optional) der Raum, dem der Knoten zugeordnet ist. Für den Bau von Kabelpfaden sollten insbesondere in den beiden Endräumen eines Kabels Knoten vorhanden sein.
• Placement – der Schalter Outside a building kennzeichnet Knoten ausserhalb eines Gebäudes (z. B. Strassenverteiler oder Schacht). Mit einem solchen Knoten verbundene Kanäle werden im Knotengraphen orange hervorgehoben.
• Info – zusätzliche Informationen.

Mit Add & create another wird der Knoten gespeichert und direkt ein neues Formular geöffnet.

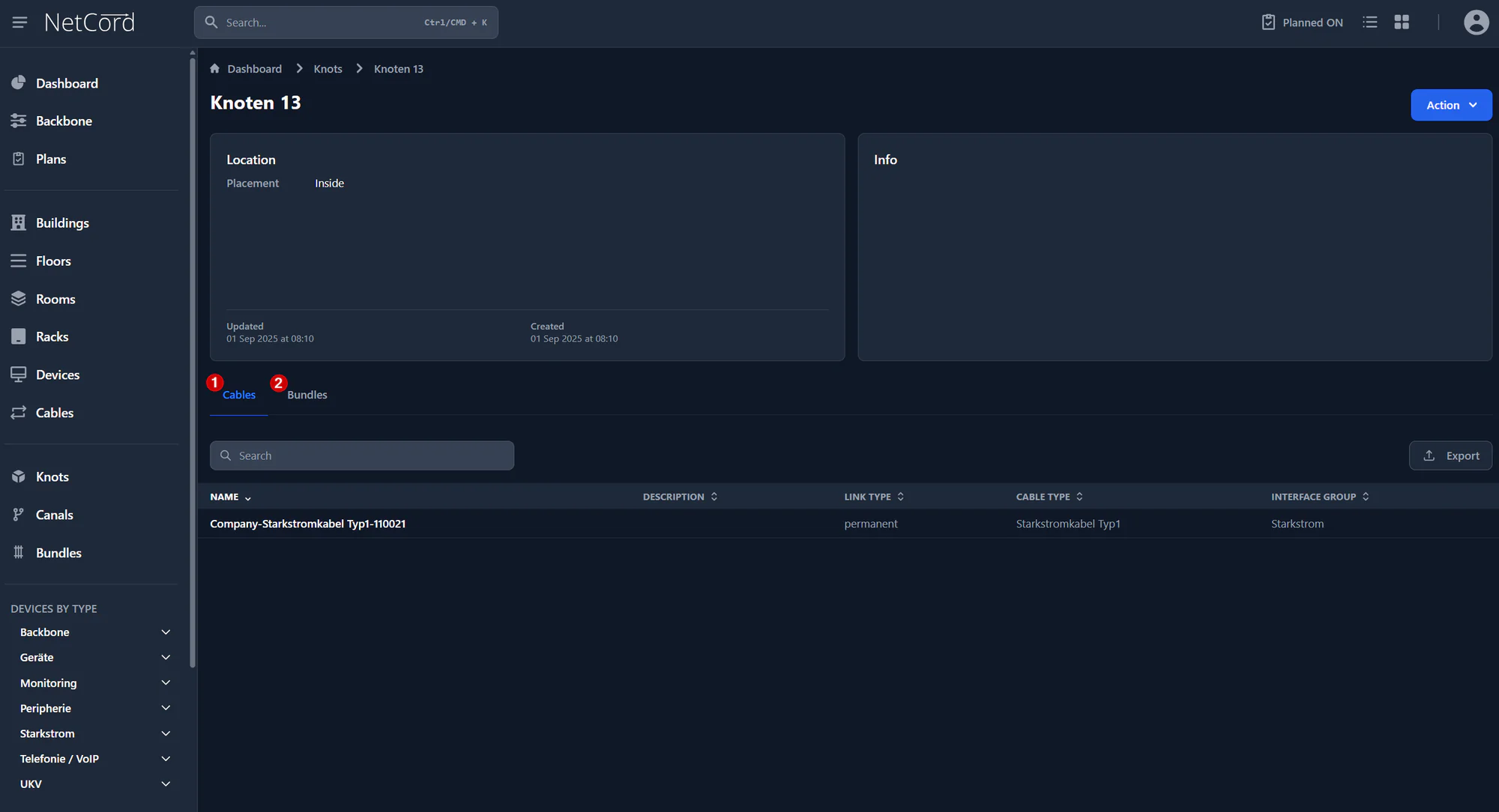

Knoten detailliert anzeigen

Die Detailansicht eines Knotens enthält zwei Tabs:

• Cables – alle Kabel, deren Pfad über diesen Knoten verläuft.
• Bundles – alle Bundles, die durch diesen Knoten verlaufen (sichtbar mit der Berechtigung bundles:read).

Knoten bearbeiten & löschen

Über das Zeilenmenü (Drei-Punkte) in der Liste oder das Action-Menü in der Detailansicht kann ein Knoten bearbeitet oder – nach Bestätigung – gelöscht werden.
