Bundles

Ein Bundle repräsentiert ein Blowfiber-Bündel aus 1 bis 12 Faserröhrchen (Tubes), das über eine Abfolge von Kanälen (Canals) durch eine Reihe von Knoten (Knots) geführt wird. Bundles sind Teil der Blowfiber-Infrastruktur. Jedes Tube verläuft grundsätzlich über den kompletten Pfad des Bundles, kann aber an Zwischenknoten geschnitten (Cut), wieder zusammengeführt (Merge), mit dem Segment eines anderen Bundles verbunden (Plug) oder mit einem Kabel belegt werden.

Start- und Endknoten eines Bundles ergeben sich aus seinem Kanalpfad.

Berechtigungen

• bundles:read – Bundles ansehen, exportieren, die Bundles-Tabs auf Knoten- und Kanalseiten sehen.
• bundles:write – Bundles erstellen, bearbeiten, verlängern (Extend) sowie Tubes schneiden, zusammenführen, verbinden und trennen.
• bundles:delete – Bundles löschen.

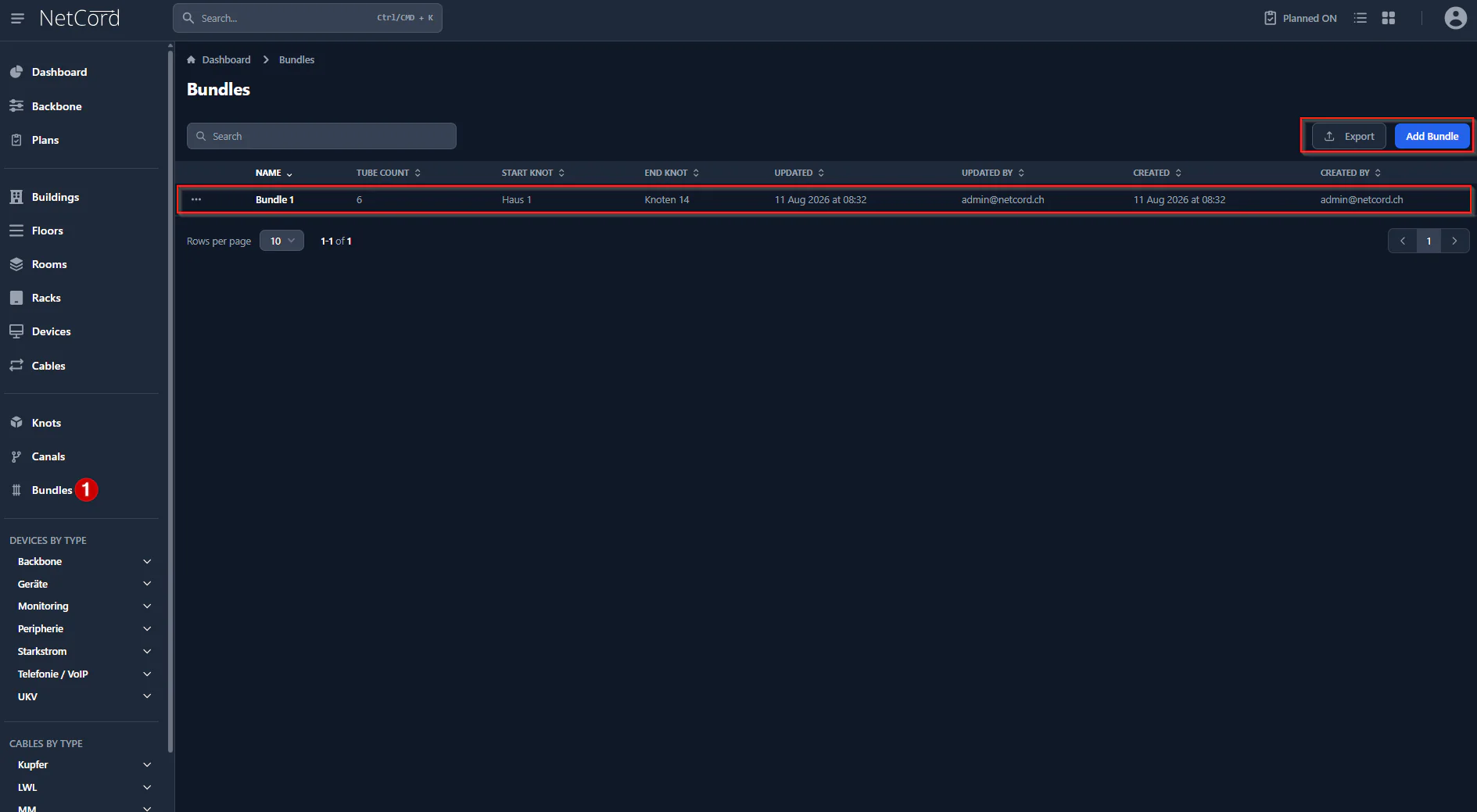

Alle Bundles anzeigen

1. Zum Bereich Bundles navigieren.
2. Alle Bundles werden in einer Liste dargestellt. Die Spalten (Name, Tube Count, Start Knot, End Knot sowie Zeitstempel) sind sortierbar, und die Tabelle bietet Suche und Seitennavigation.
3. Über Export kann die Liste als CSV heruntergeladen werden (Berechtigung bundles:read).
4. Sofern berechtigt, kann mit Add Bundle ein neues Bundle erstellt werden.

Über das Zeilenmenü (Drei-Punkte) stehen je nach Berechtigung Edit, Extend und Delete zur Verfügung.

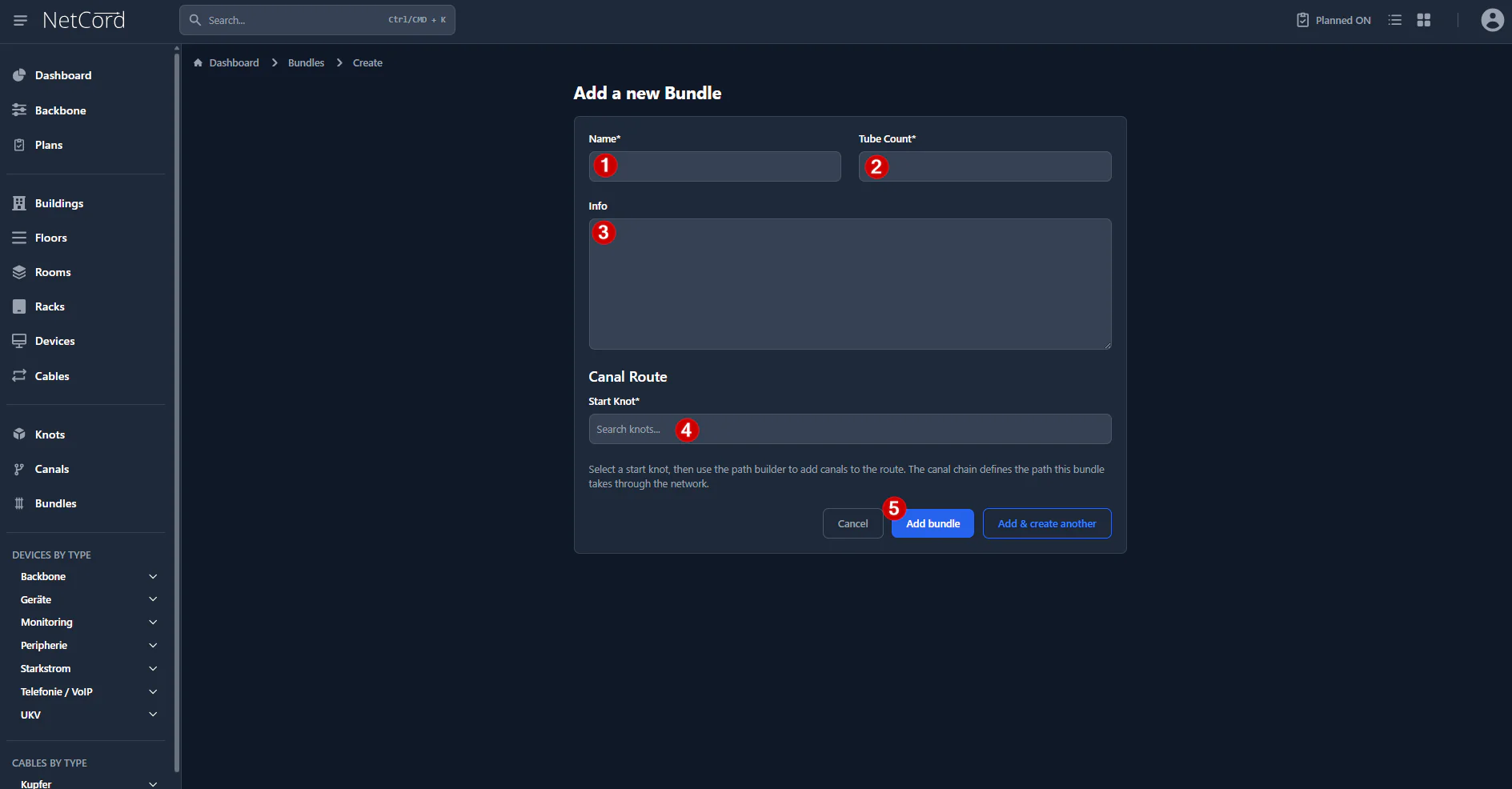

Neues Bundle erstellen

1. Im Bereich Bundles auf Add Bundle klicken.
2. Folgende Felder ausfüllen:
   • Name* – eindeutige Bezeichnung (max. 20 Zeichen, Pflichtfeld).
   • Tube Count* – Anzahl der Tubes von 1 bis 12 (nur beim Erstellen wählbar, später nicht mehr änderbar).
   • Info – optionale Zusatzinformationen.
3. Unter Canal Route den Pfad des Bundles definieren (siehe unten).
4. Auf Add bundle klicken. Mit Add & create another wird das Bundle gespeichert und direkt ein neues Formular geöffnet.

Pfad definieren (Path Builder)

1. Bei Start Knot* den Startknoten über das Suchfeld auswählen.
2. Anschliessend erscheint ein Auswahlfeld Canal 1. Den ersten Kanal auswählen. Die Optionen sind im Format Kanalname → Zielknoten dargestellt.
3. Nach jeder Auswahl wird der nächste Kanal (Canal 2, Canal 3, …) angeboten, bis der gewünschte Pfad vollständig ist.
4. Über Remove kann der Pfad ab einer bestimmten Stelle wieder gekürzt werden.

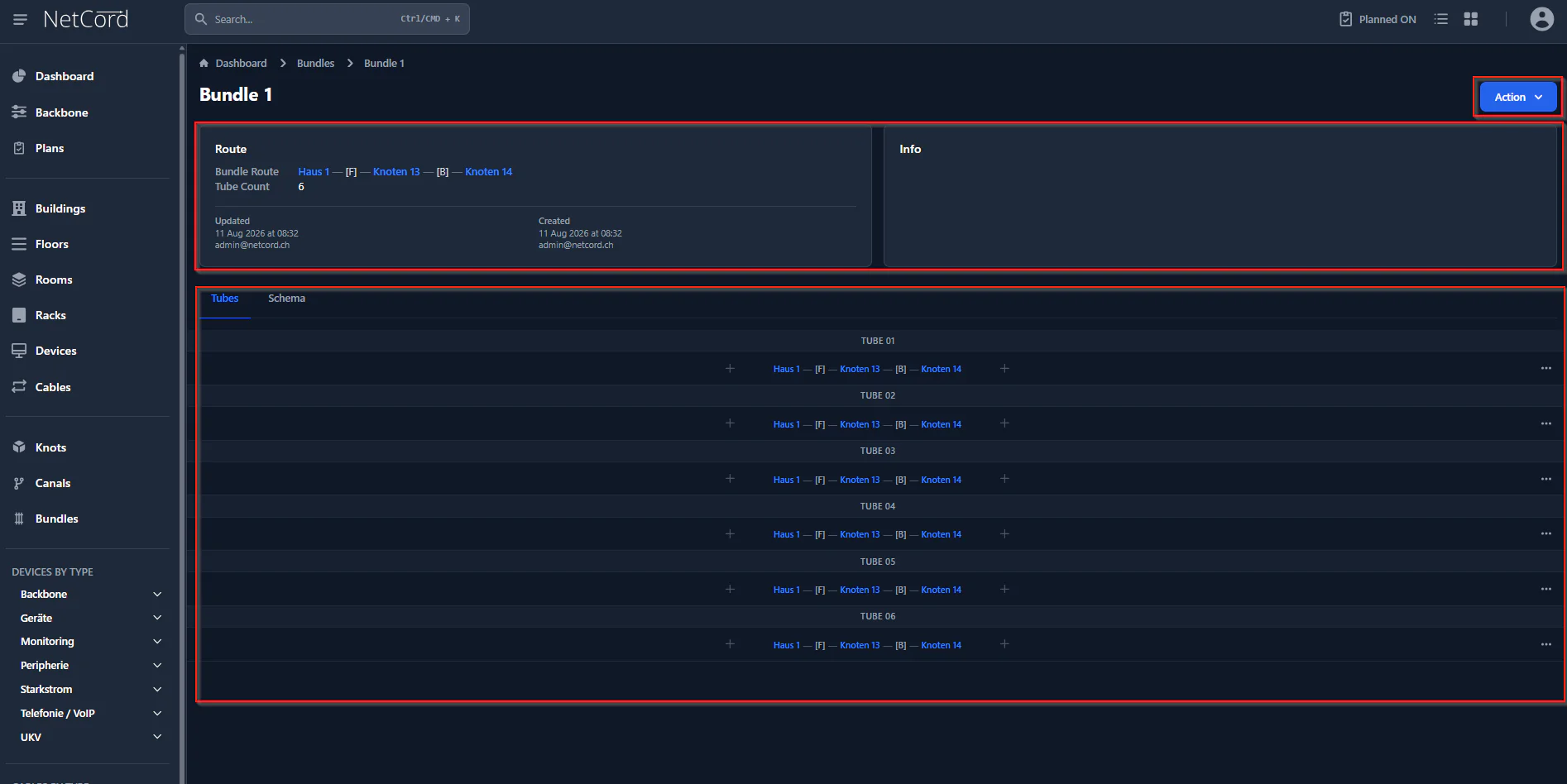

Bundle detailliert anzeigen

Beim Öffnen eines Bundles wird dessen Detailansicht dargestellt.

• Über das Action-Menü stehen Edit, Extend, Export Tubes (CSV-Export aller Tubes) und Delete zur Verfügung.
• Es werden zwei Karten angezeigt:
  • Route – der Verlauf des Bundles als Kette Knoten — [Kanal] — Knoten — … (Knoten und Kanäle sind verlinkt) sowie die Anzahl der Tubes.
  • Info – die hinterlegten Zusatzinformationen.

Tab „Tubes“

Der Tab Tubes listet alle Tubes des Bundles (Tube 01, Tube 02, …). Zu jedem Tube werden dessen Segmente dargestellt:

• Path – der Verlauf des Segments als Knoten-Kanal-Kette. Ist ein Kabel zugewiesen, wird dessen Bezeichnung als blaues Abzeichen angezeigt (Link zur Kabelansicht).
• Start Plug / End Plug – falls das Segment mit dem Segment eines anderen Bundles verbunden ist, wird dies als grünes Abzeichen {Bundlename}: Tube NN dargestellt.
• Über die Symbole + (verbinden) und − (trennen) an den Segmentenden sowie das Segment-Menü lassen sich die Tube-Operationen ausführen (siehe unten).

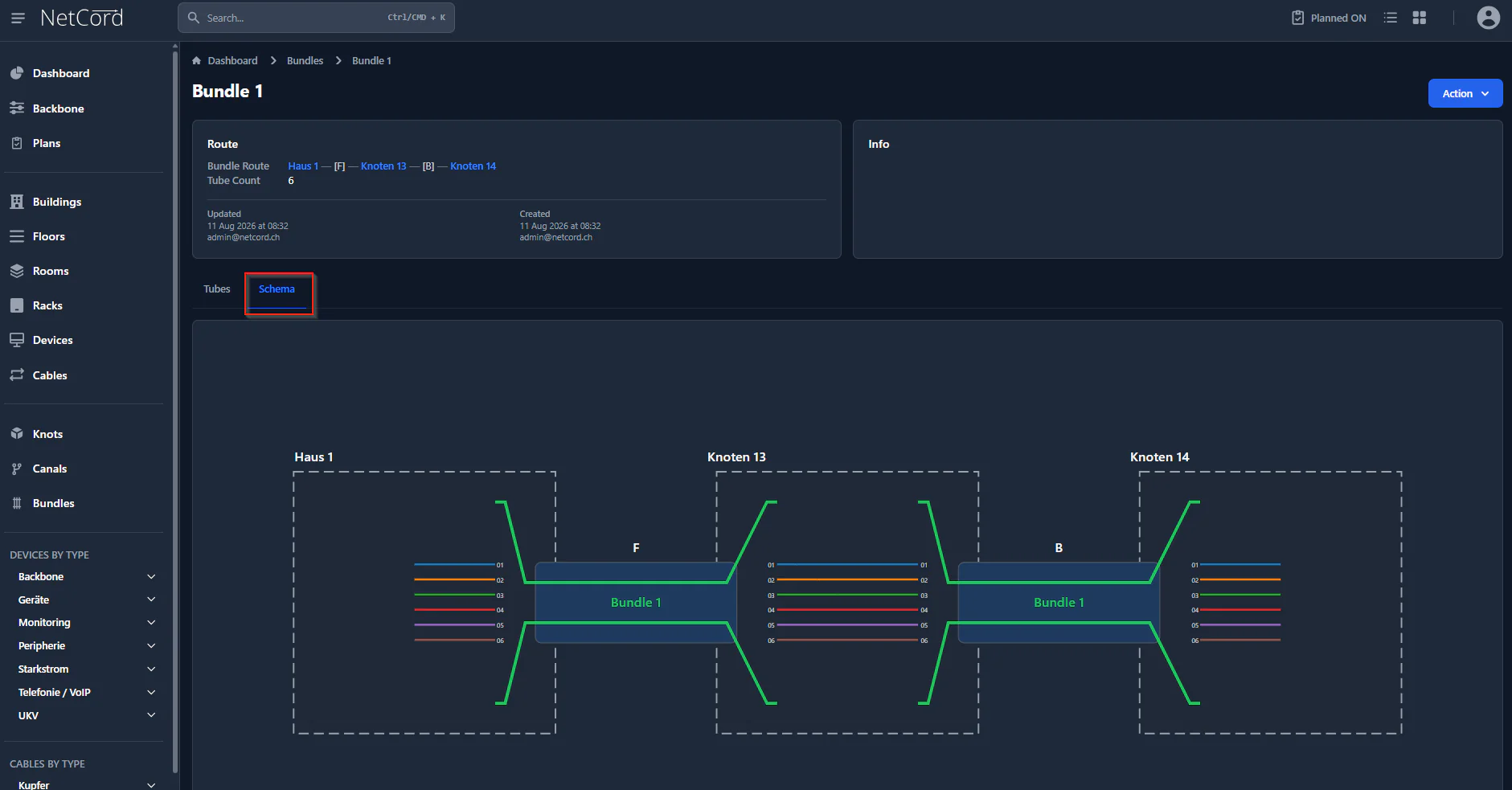

Tab „Schema“

Der Tab Schema zeigt eine grafische Darstellung des gesamten Bundles: Knoten, Kanäle, die einzelnen Tubes mit ihren Farben sowie Schnitt- und Plug-Markierungen. Die Ansicht lässt sich verschieben und zoomen.

Tube-Operationen

Alle Operationen benötigen die Berechtigung bundles:write und wirken sich direkt auf den Tab Tubes aus.

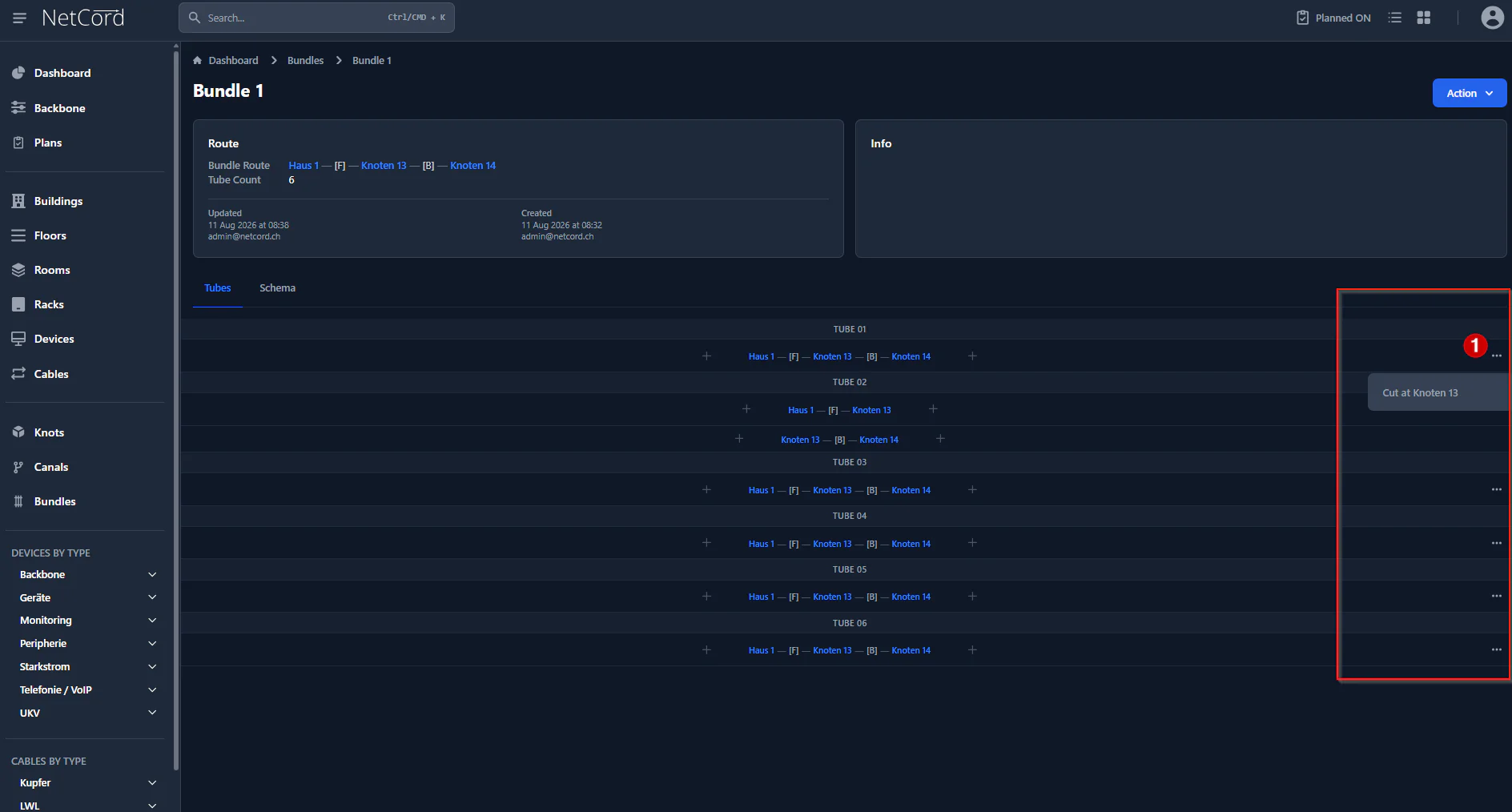

• Schneiden (Cut at {Knoten}) – teilt ein Segment an einem Zwischenknoten in zwei Segmente. Über das Drei-Punkte-Menü eines Segments verfügbar. Ein Segment mit zugewiesenem Kabel kann nicht geschnitten werden.
• Zusammenführen (Merge at {Knoten}) – führt zwei benachbarte Segmente an ihrem gemeinsamen Knoten wieder zusammen (nur wenn dort kein Plug und kein Kabel vorhanden ist).
• Verbinden (Plug, +) – öffnet die Seite Plug Tube Segment, auf der ein Segment eines anderen Bundles am selben Knoten ausgewählt und über Plug verbunden wird (Cross-Connection).
• Trennen (Unplug, −) – hebt eine bestehende Plug-Verbindung nach Bestätigung wieder auf.

Bundle verlängern (Extend)

Über Extend (im Action-Menü oder Zeilenmenü) kann der Pfad eines Bundles an seinem Start- oder Endknoten um weitere Kanäle verlängert werden. In der Tabelle den gewünschten Kanal auswählen und mit Choose bestätigen.

Kabel einem Tube-Segment zuweisen

Die Zuweisung eines Kabels erfolgt nicht auf den Bundle-Seiten, sondern beim Erstellen einer Verbindung in der Geräteansicht:

1. Beim Anlegen einer Verbindung als Verbindungstyp Use Tube wählen.
2. Im Feld Tube Path* über die Suche den passenden Tube-Pfad auswählen (dargestellt als {Bundlename}: Tube {Position} mit Start- und Endknoten).

Anschliessend erscheint das Kabel im Tab Tubes des Bundles als blaues Abzeichen am betreffenden Segment. Auf der Kabelseite verweist das Feld Bundle zurück auf das entsprechende Tube.

Verweise auf Knoten- und Kanalseiten

Sowohl Knoten- als auch Kanalseiten enthalten einen Tab Bundles (sichtbar mit bundles:read), der alle Bundles auflistet, die durch den jeweiligen Knoten bzw. Kanal verlaufen.

Export

• Liste exportieren – über Export in der Bundle-Übersicht (CSV mit Name, Tube Count, Start-/Endknoten und Zeitstempeln).
• Tubes exportieren – über Export Tubes im Action-Menü eines Bundles (CSV mit Tube, Segment, Start-/Endknoten, Kabel und Plug-Informationen).
