Fallbeispiel - Client Installation

Situation

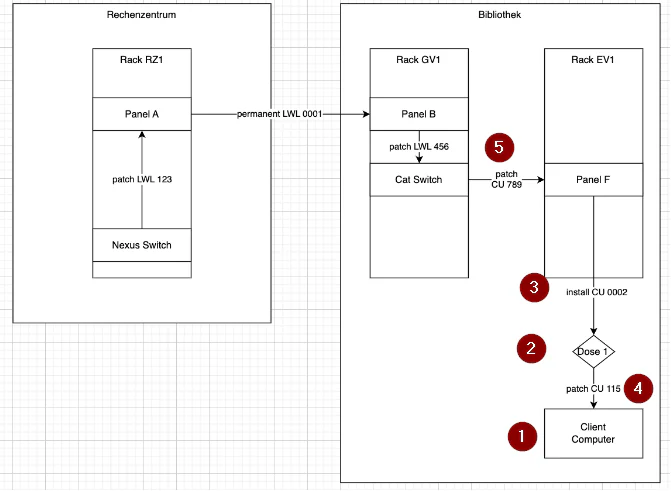

Das folgende Bild stellt die zu dokumentierende IST-Situation in unserem Fallbeispiel dar.

1 Client Computer erfassen

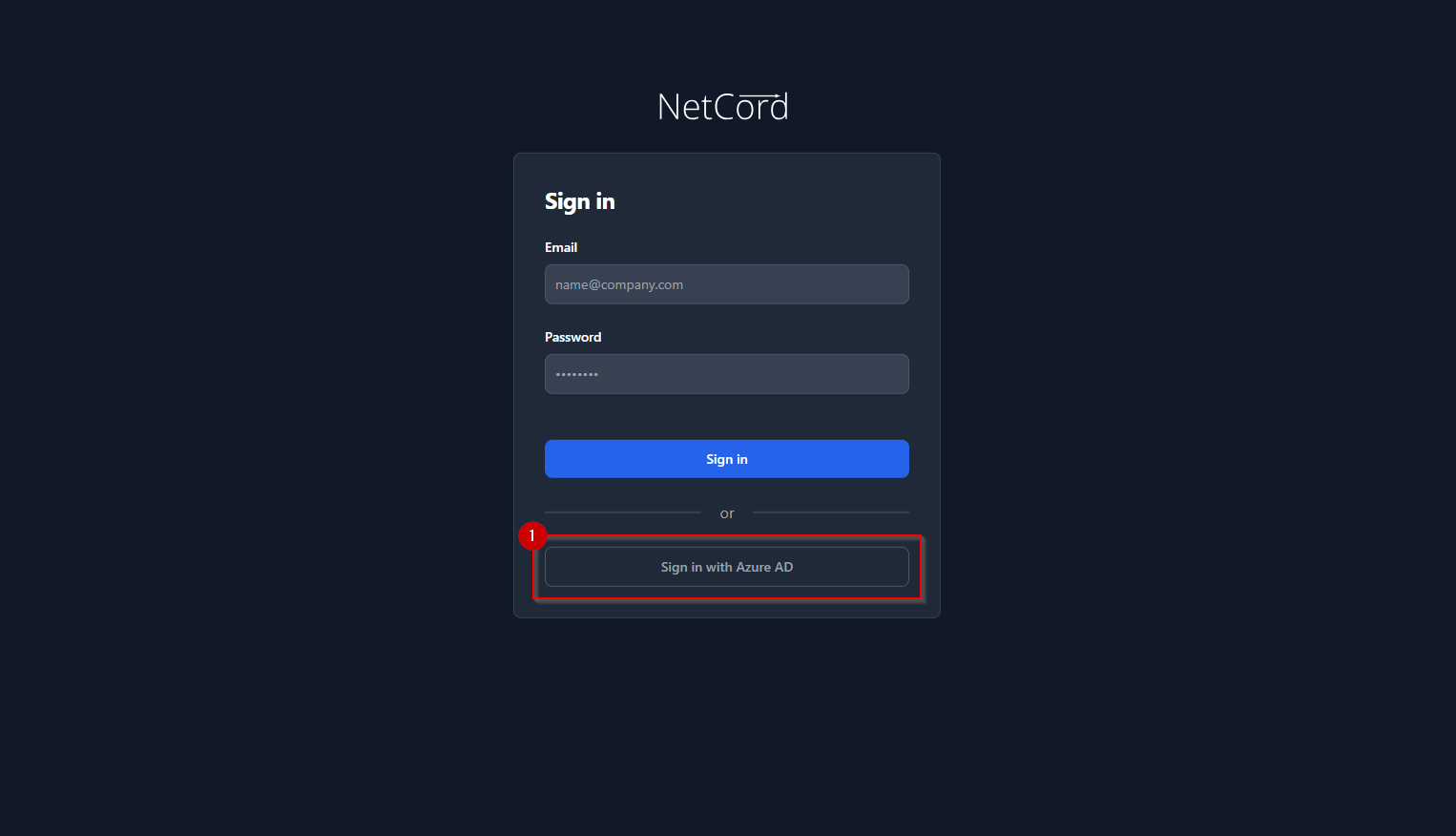

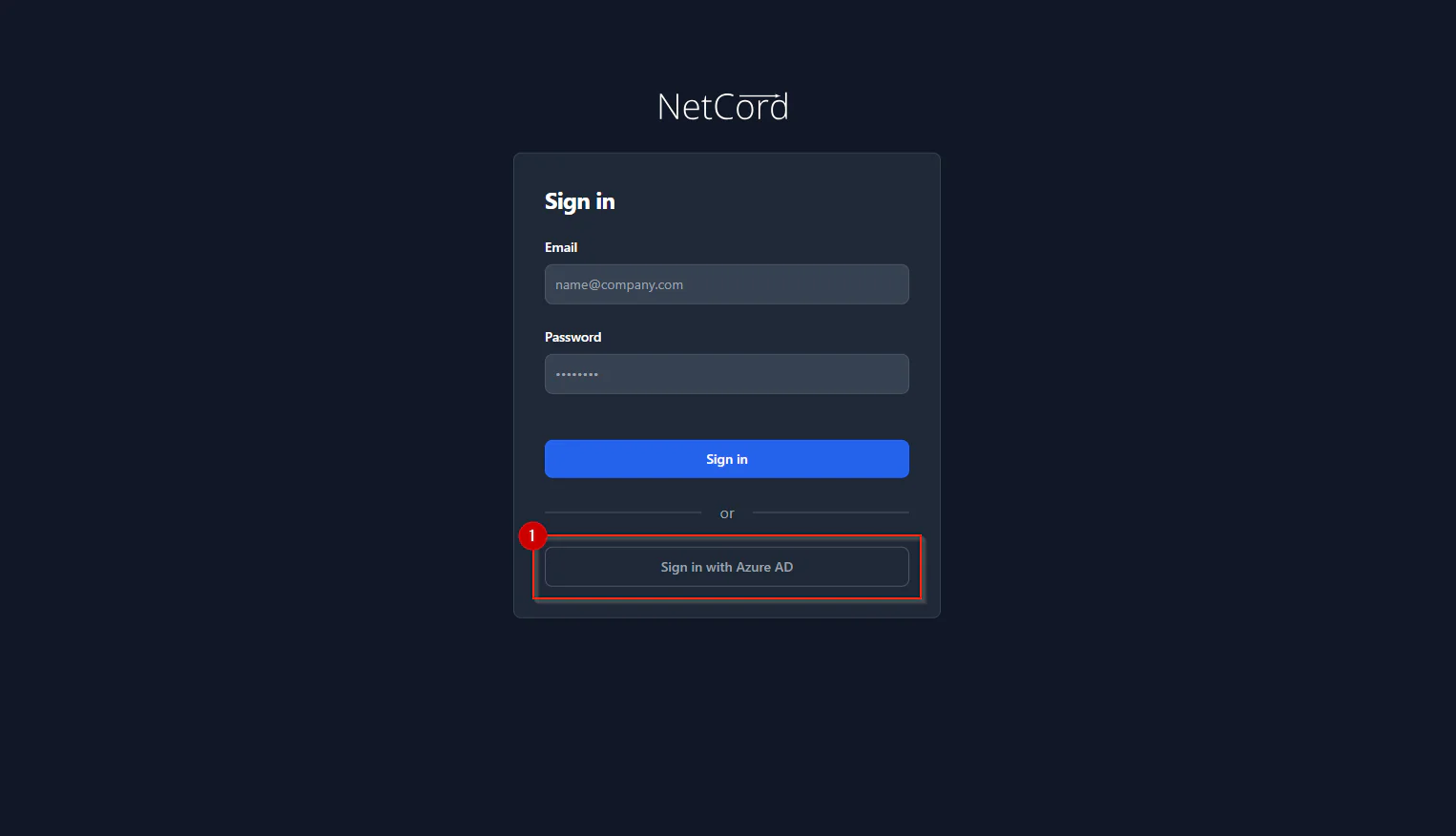

Auf die Schaltfläche „Sign in with Azure AD“ (Anmelden mit Azure AD) klicken, wenn das Unternehmen über Azure Active Directory (AD) angebunden ist. Falls das Unternehmen nicht mit Azure AD verbunden ist, die E-Mail-Adresse und das Passwort eingeben, um sich mit einem lokalen Benutzerkonto anzumelden.

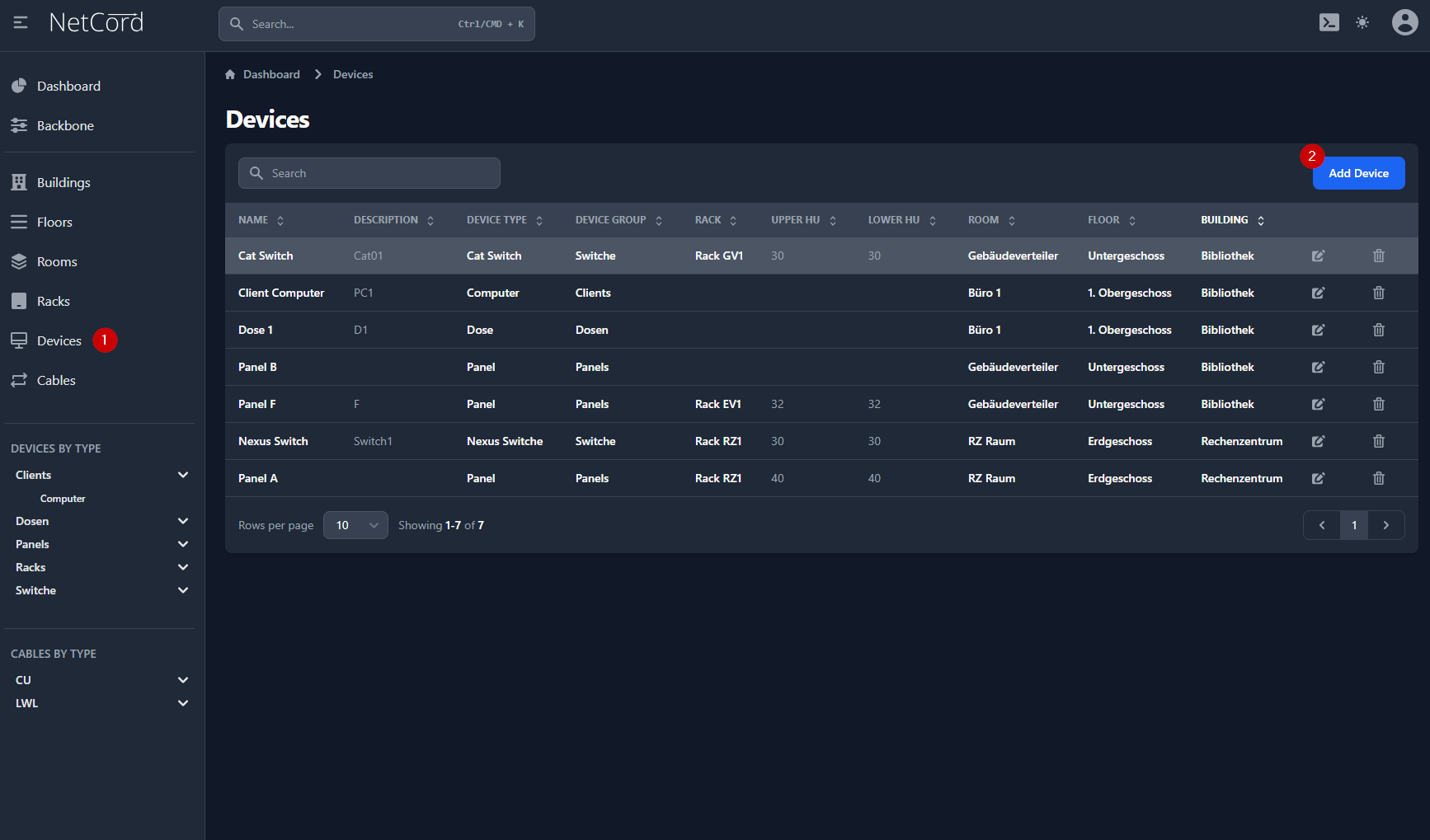

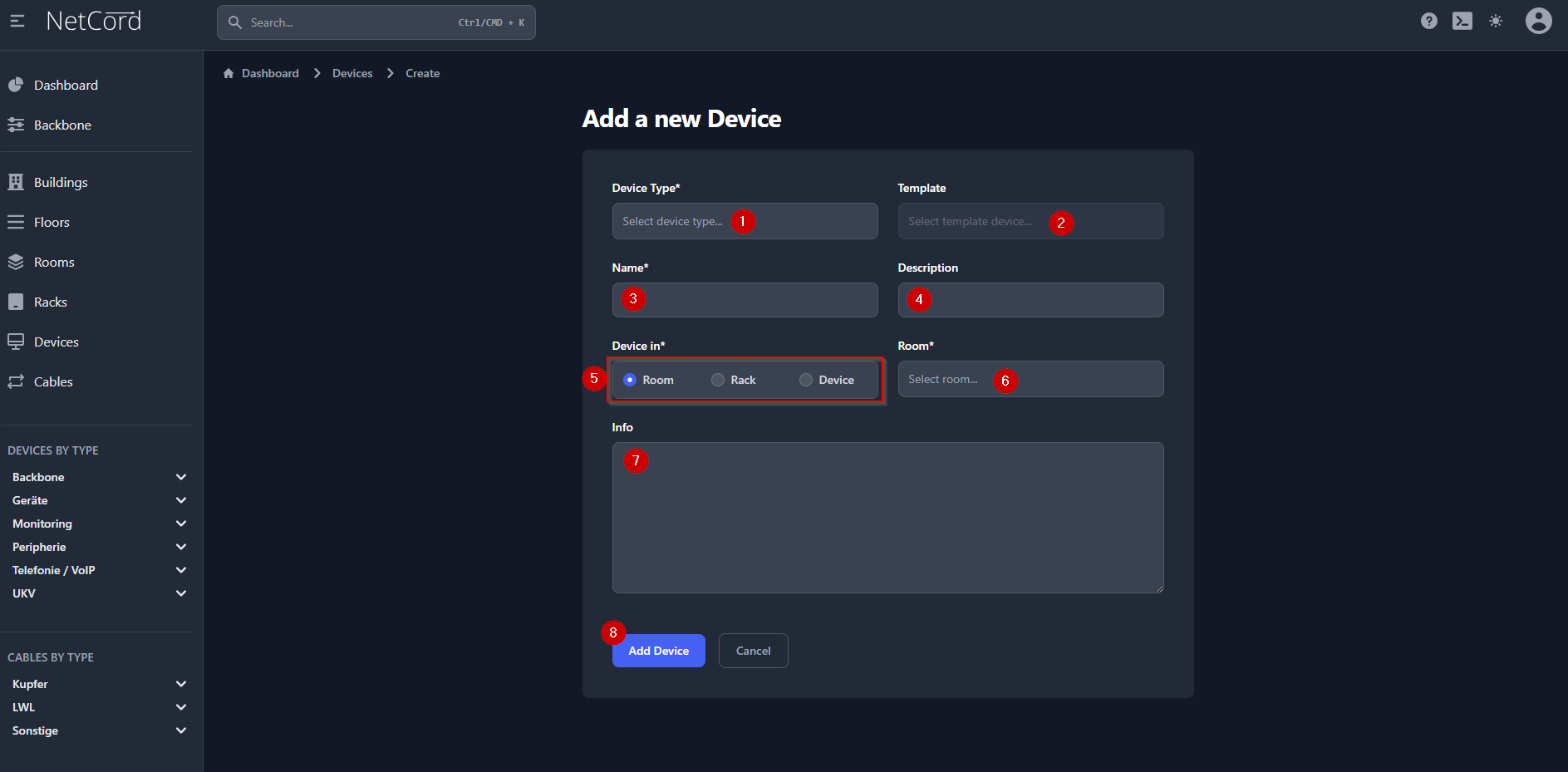

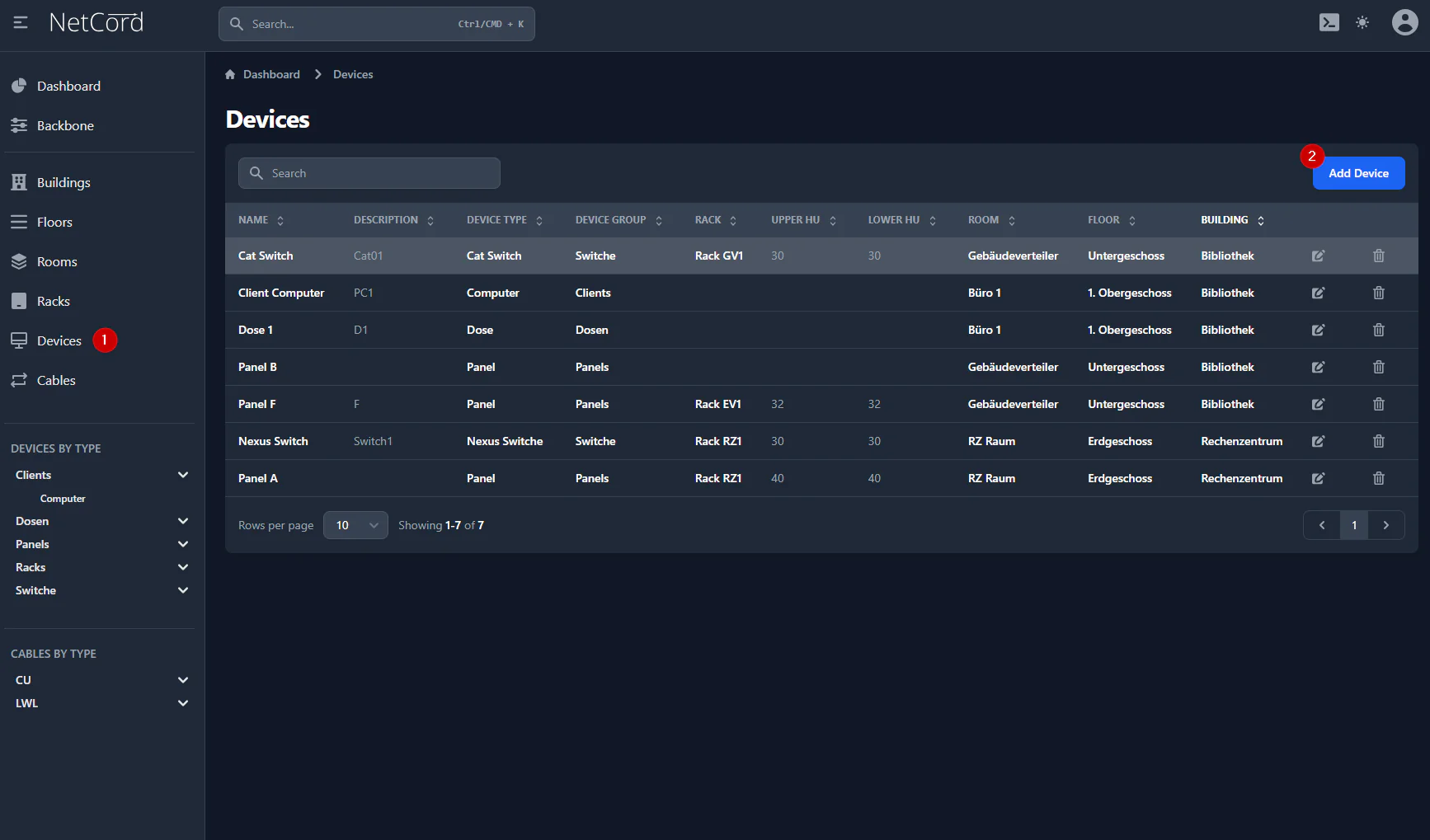

In der Seitenleiste auf "Devices" (1), anschliessend in der Deviceübersicht auf "Add Device" (2) klicken.

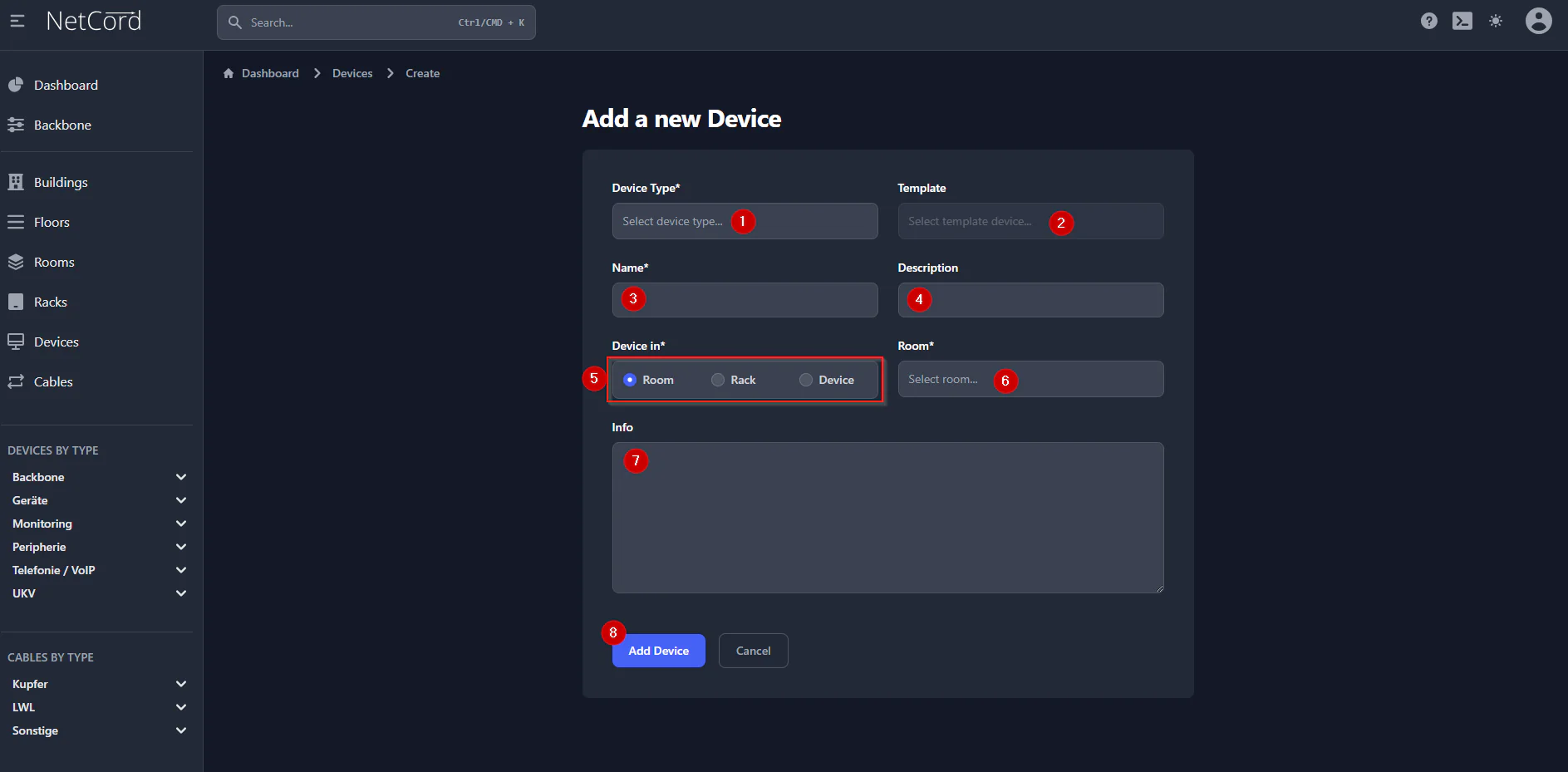

1. Den Gerätetyp auswählen (hier Computer)
2. Wenn bereits ein Gerät desselben Typs erfasst wurde, kann dieses als Vorlage verwendet werden.
3. Den Gerätenamen eingeben.
4. Optional kann diesem Gerät eine Bezeichnung hinzugefügt werden.
5. Auswählen, wo das Gerät platziert oder eingebaut wird.
6. Abhängig von der Auswahl bei „Gerät in“, ändert sich das nächste Feld.
7. Optional kann für den Computer eine Notiz hinzugefügt werden.

Auf Add Device klicken

Gerät ist erstellt.

2 Dose im Raum erstellen (falls noch nicht vorhanden)

In der Seitenleiste auf "Devices" (1) und anschliessend auf "Add Device" (2) klicken:

1. Den Gerätetyp auswählen (hier Dose)
2. Wenn bereits ein Gerät desselben Typs erfasst wurde, kann dieses als Vorlage verwendet werden.
3. Den Gerätenamen eingeben.
4. Optional kann diesem Gerät eine Bezeichnung hinzugefügt werden.
5. Auswählen, wo das Gerät platziert oder eingebaut wird.
6. Abhängig von der Auswahl bei „Gerät in“, ändert sich das nächste Feld. In unserem Beispiel wird bei „Raum“ der entsprechende Raum ausgewählt.
7. Optional kann dem Gerät eine Notiz hinzugefügt werden.

3 Panel mit Dose verbinden

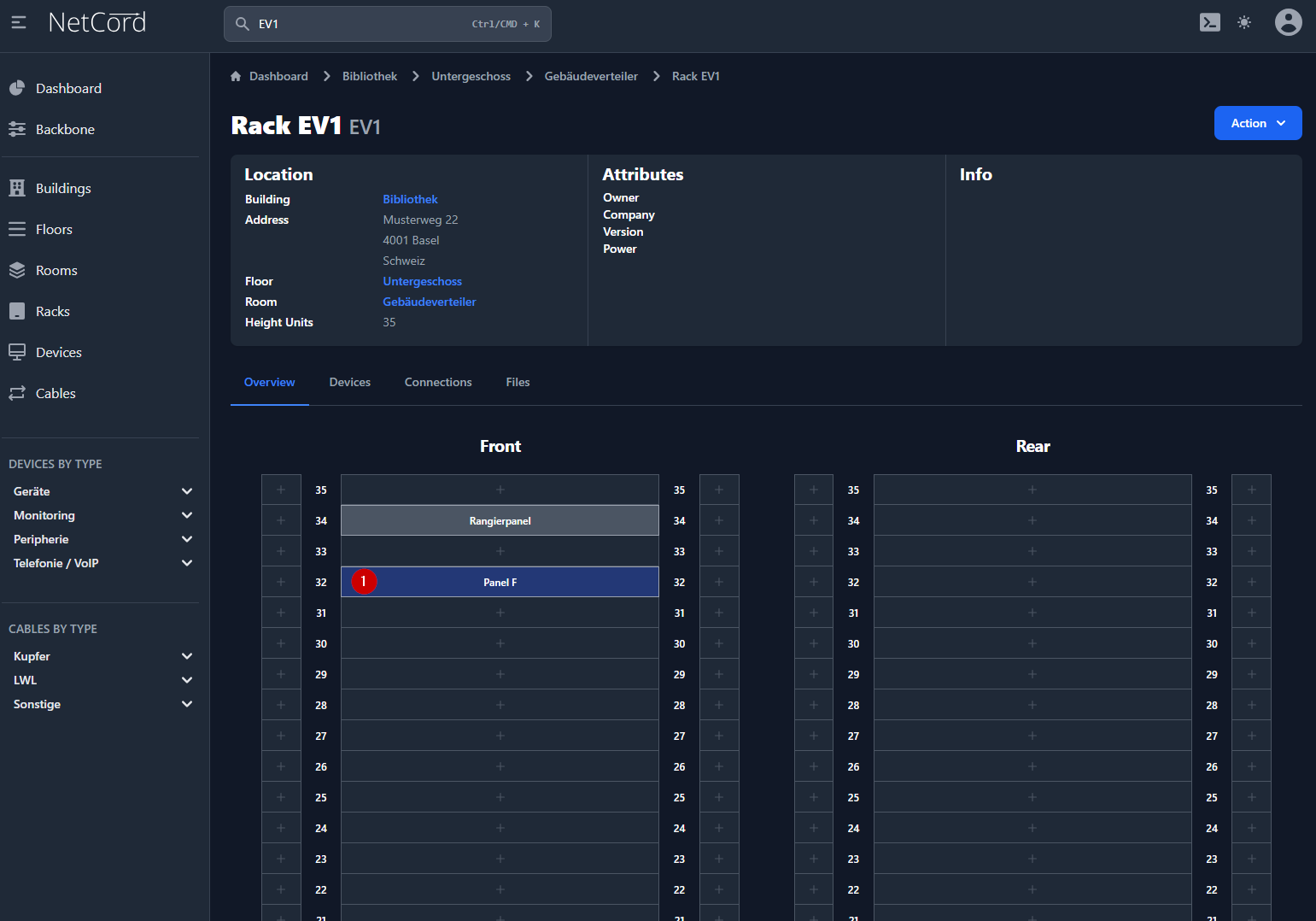

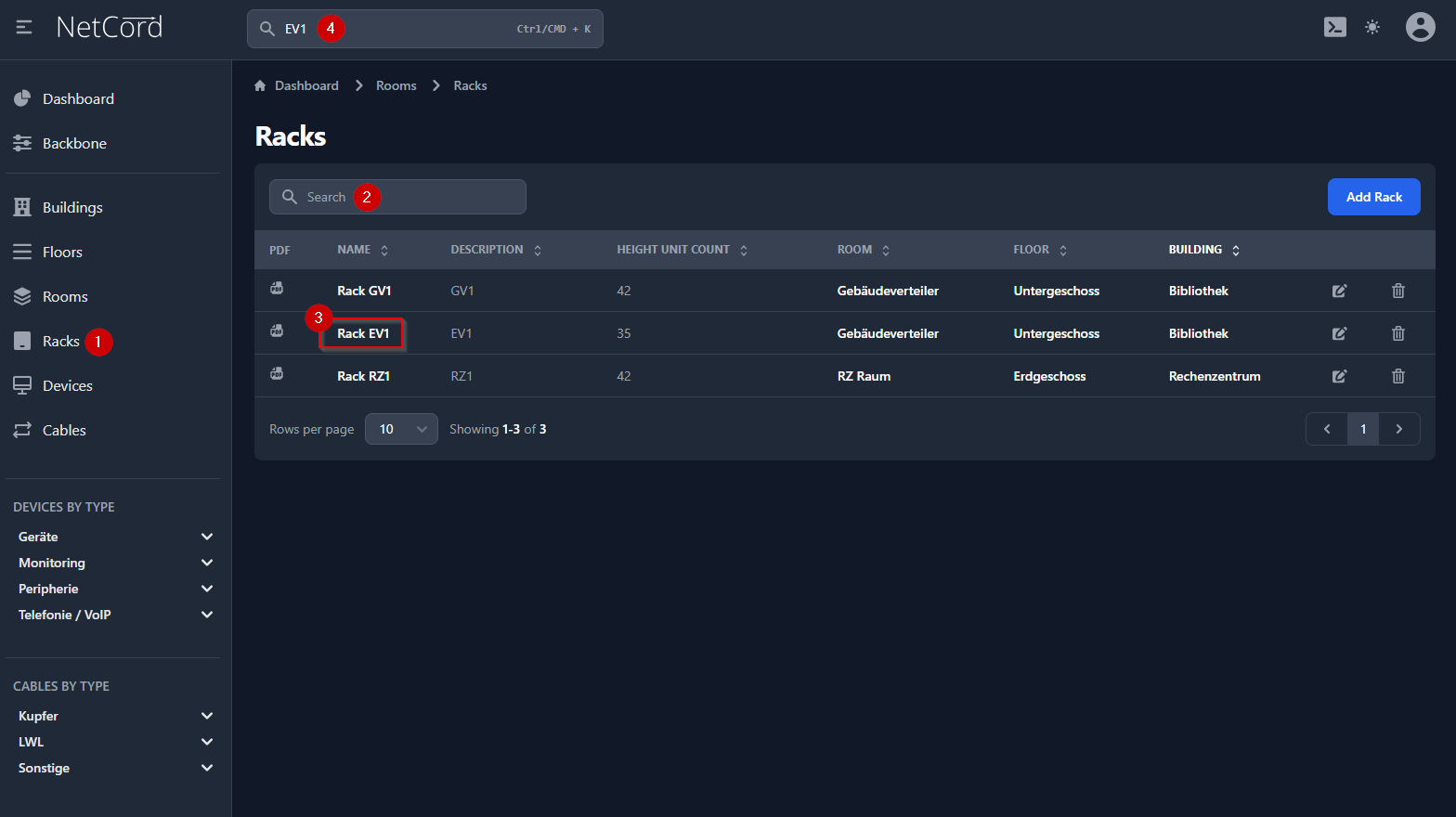

In der Seitenleiste auf "Racks" (1) klicken, im Suchfeld die Rack ID oder Name eingeben (2) (alternativ kann im Haupt Suchfeld nach dem Rack gesucht werden (4)) und dann das entsprechende Rack anklicken (3).

Das Panel, auf welchem die Dose terminiert, anklicken (1).

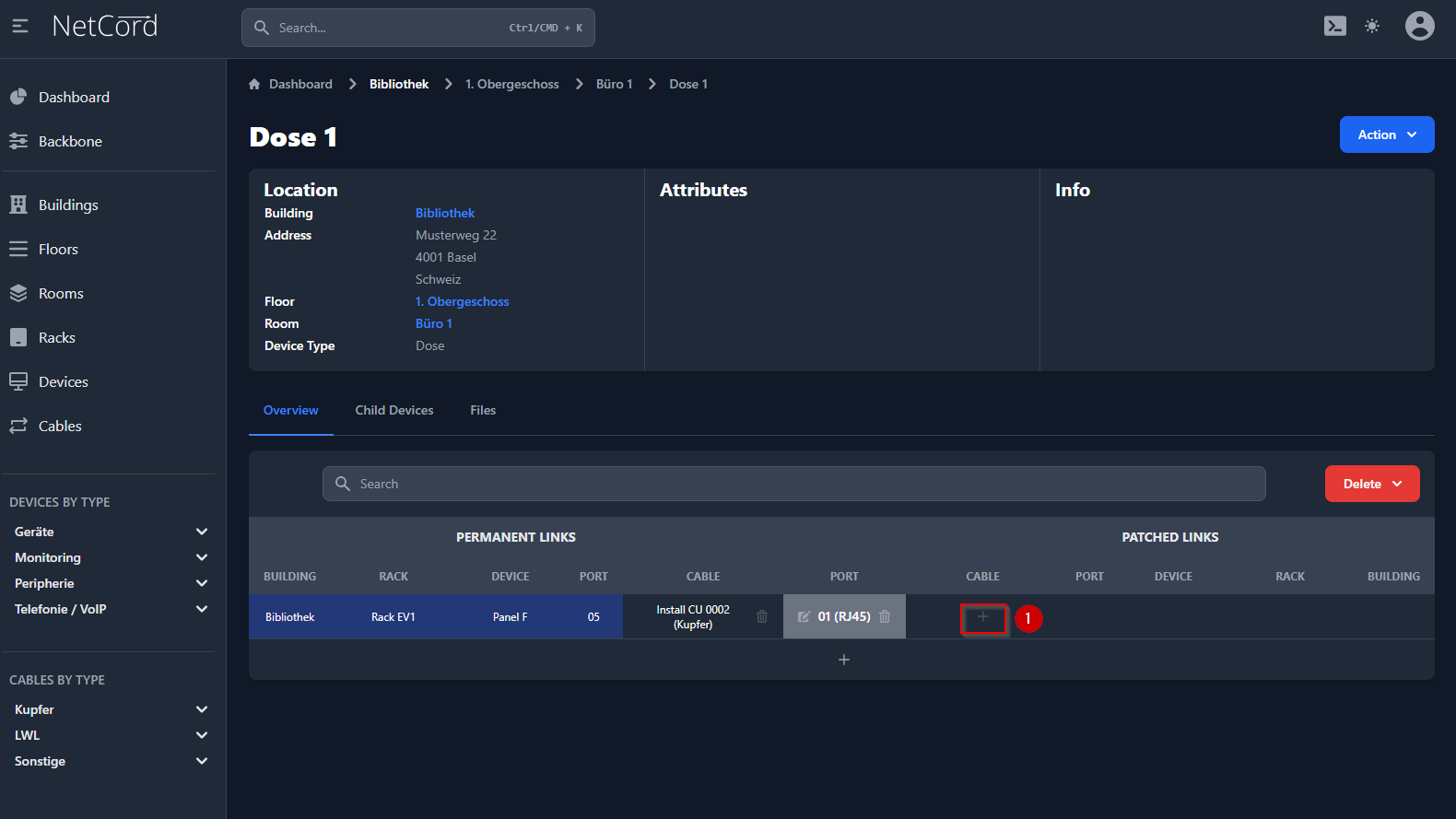

Unter Installationsverbunden bei dem Port, wo die Dose terminiert, auf "+" klicken (1).

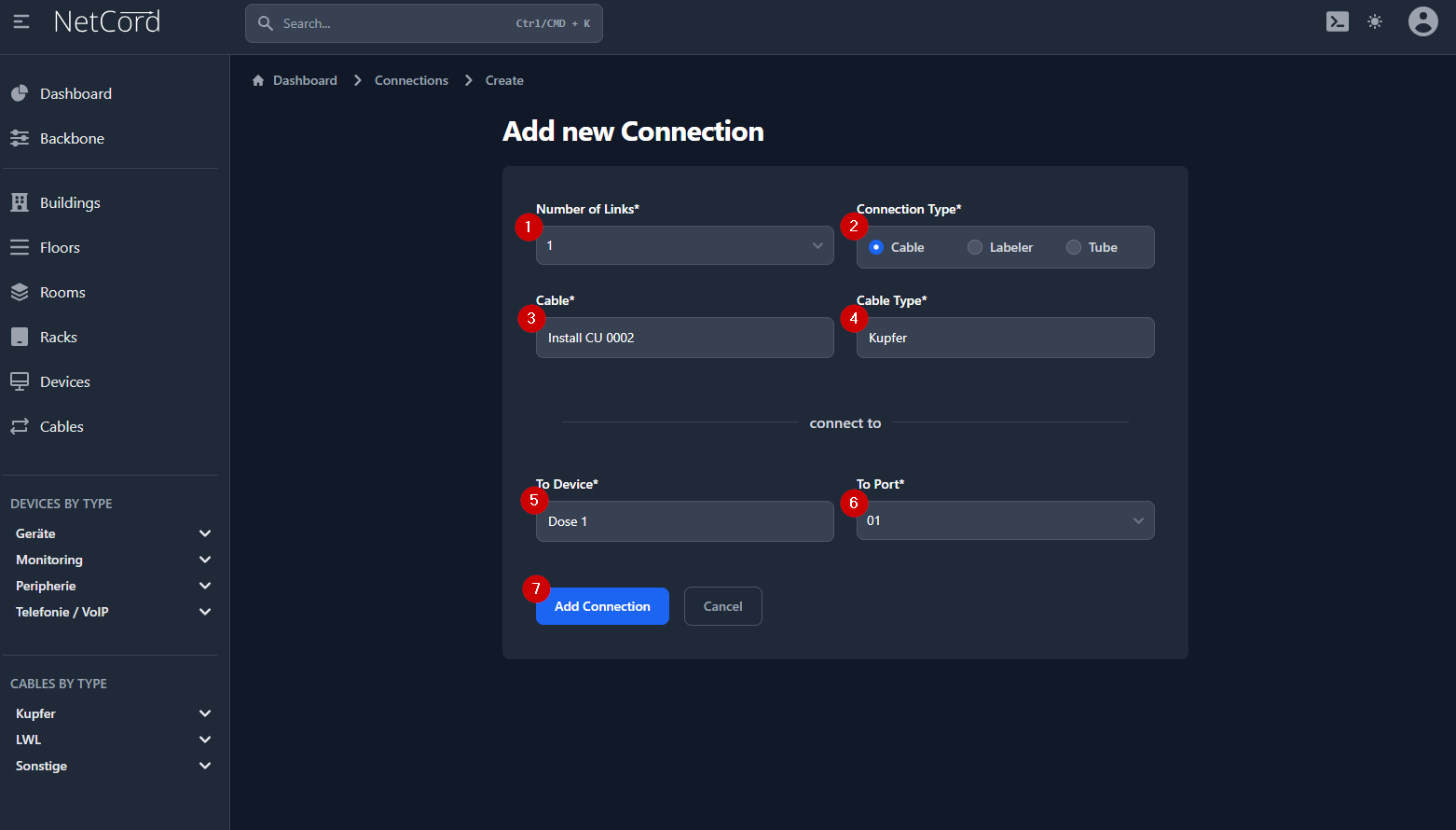

Es erscheint das Eingabefeld für Add new Connection:

1. Anzahl der Verbindungen wählen (bei Kupferkabel ist es eine Verbindung)
2. In unserem Beispiel wollen wir eine bestehende Beschriftung übernehmen, daher wählen wir "Cable". Für den fortlaufenden Kabelzähler wird "Labeler" gewählt.
3. Die Beschriftung für das Kabel eingeben. In unserem Beispiel ist das "Install CU 0002"
4. Hier die Kabelart wählen
5. Unsere Dose auswählen (Dose 1)
6. den zu Verbindenden Port der Dose (da es eine Einfachdose ist, gibt es nur einen Port)
7. Speichern und erstellen der Verbindung.

Die Installationsverbindung überprüfen:

Die Verbindungen können alternativ auch über das anklicken des Ports (1) betrachtet werden.

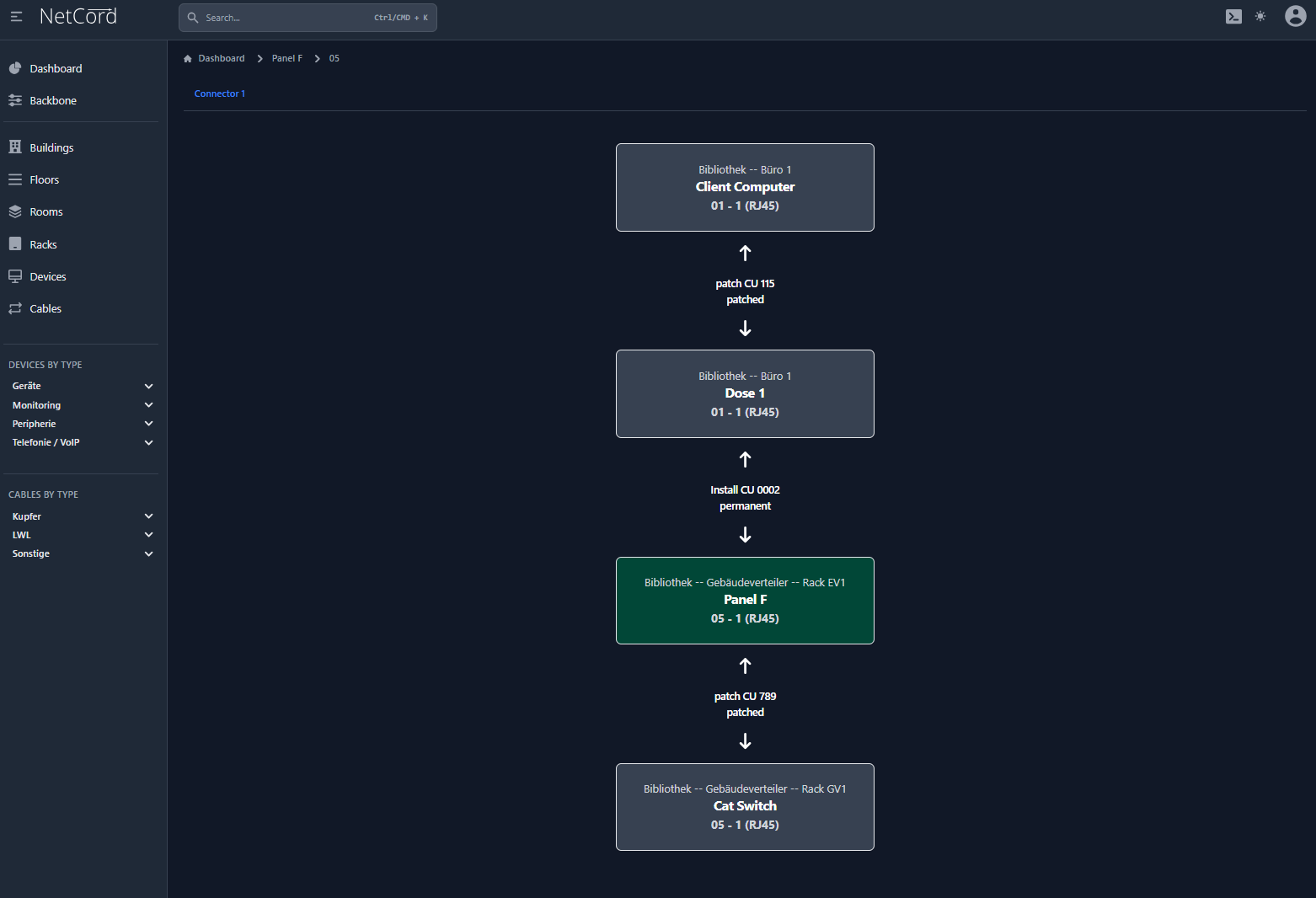

Hier wird der Verlauf der Verbindungen (festinstallierte Kabel, Patchungen und Geräte) bildlich dargestellt. Diese visuelle Darstellung ermöglicht ein intuitives Verstehen und Verwalten von Aufbau und Struktur des Netzwerks. Die Verbindungen zwischen verschiedenen Netzwerkkomponenten können angezeigt werden, einschliesslich der physikalischen und logischen Verbindungen. Dies hilft bei der Fehlersuche, Planung und Dokumentation der Netzwerkarchitektur.

4 Client mit Dose verbinden

In der Seitenleiste auf "Devices" (1) klicken, dann zum Beispiel im Suchfeld nach "Dose" suchen. Anschliessend in der Liste (3) die entsprechende Dose auswählen.

Bei Patchverbindungen auf das "+" Symbol (1) klicken.

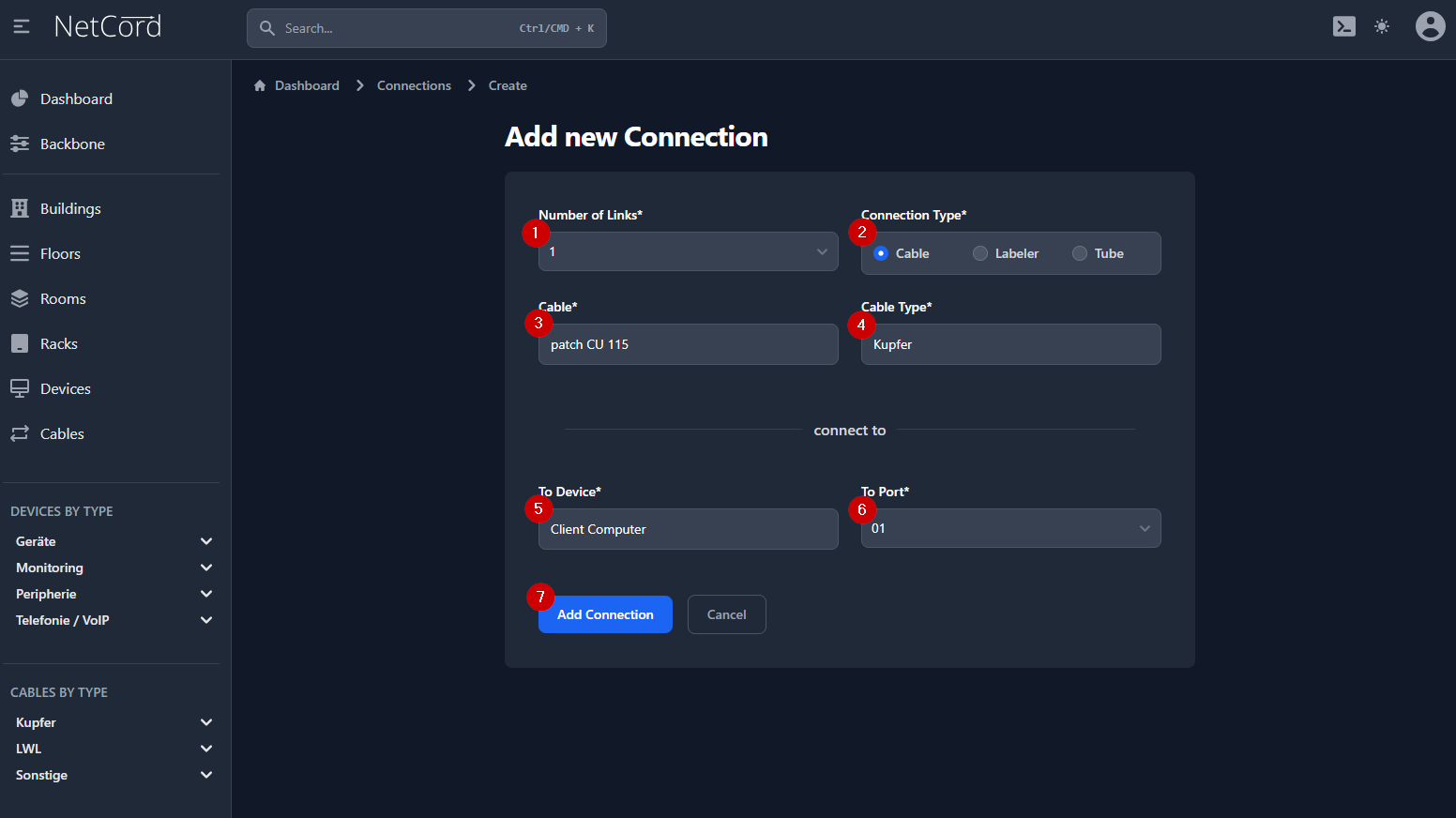

Es erscheint das Eingabefeld für Add new Connection:

1. Anzahl der Verbindungen wählen (bei Kupferkabel ist es eine Verbindung)
2. In unserem Beispiel wollen wir eine bestehende Beschriftung übernehmen, daher wählen wir "Cable". Für den fortlaufenden Kabelzähler wird "Labeler" gewählt.
3. Die Beschriftung für das Kabel eingeben. In unserem Beispiel ist das "patch CU 115"
4. Hier die Kabelart wählen
5. Unser Device auswählen
6. den zu Verbindenden Port des Clients
7. Speichern und erstellen der Verbindung.

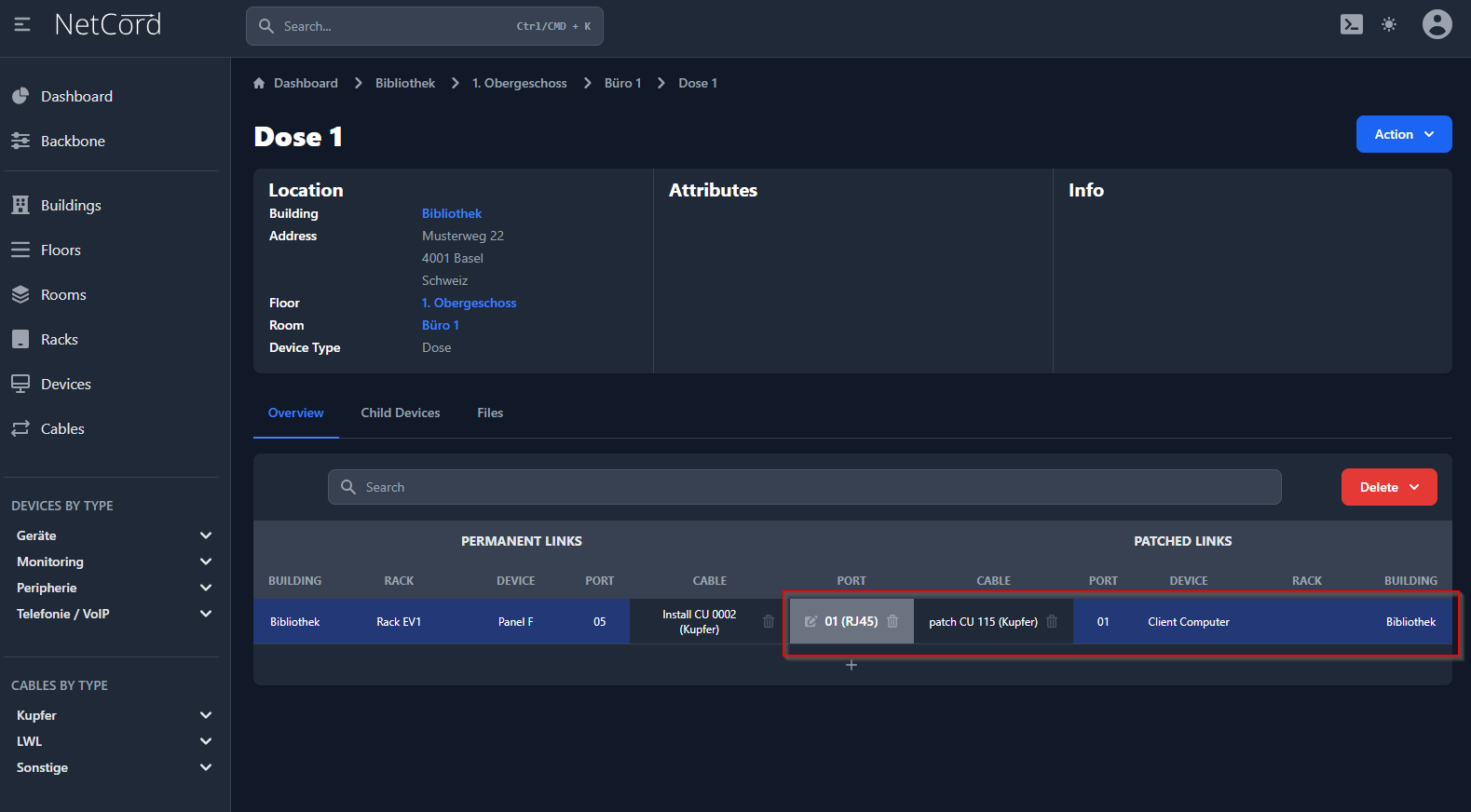

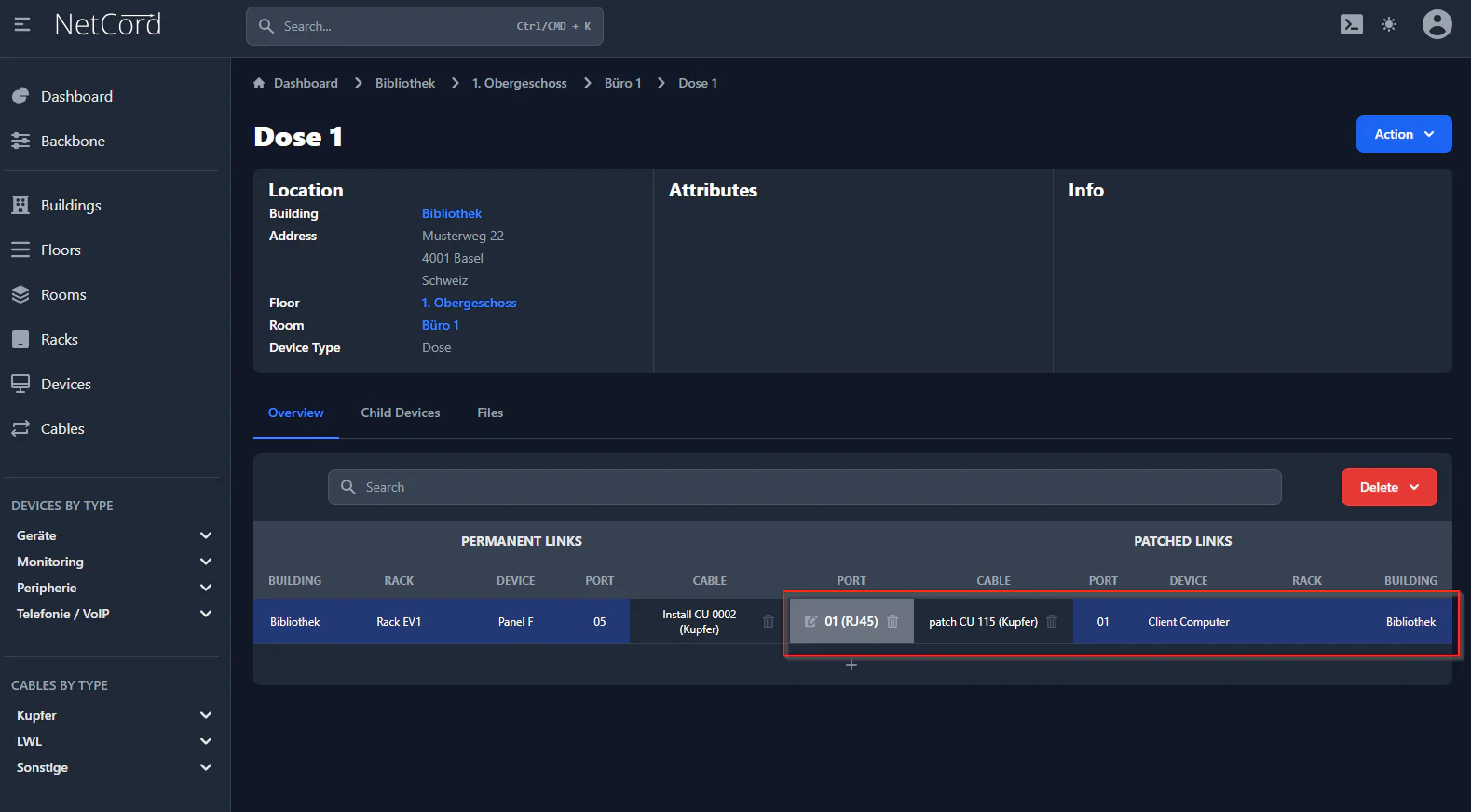

Die Patchverbindung überprüfen:

5 Switch mit Panel der Dose verbinden

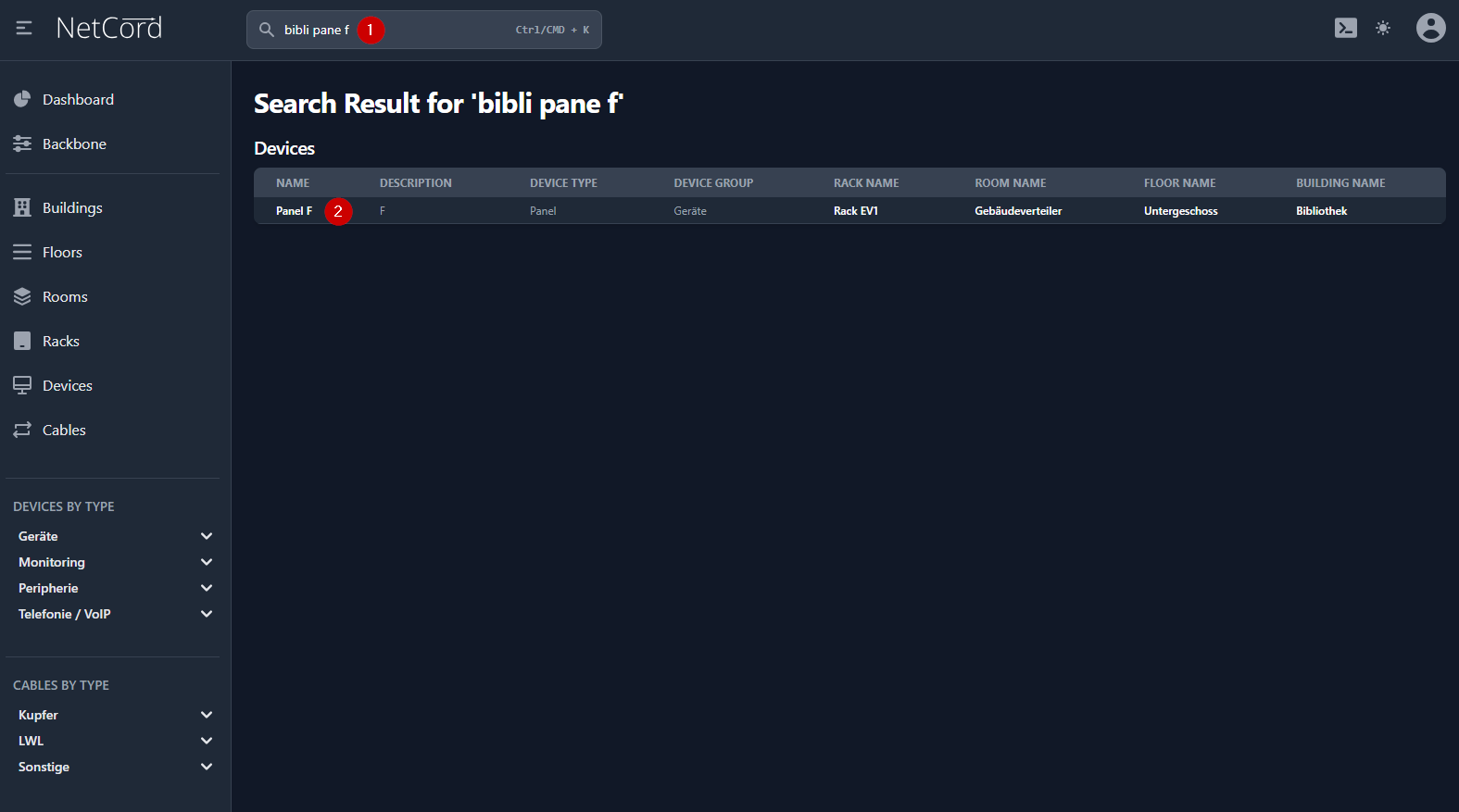

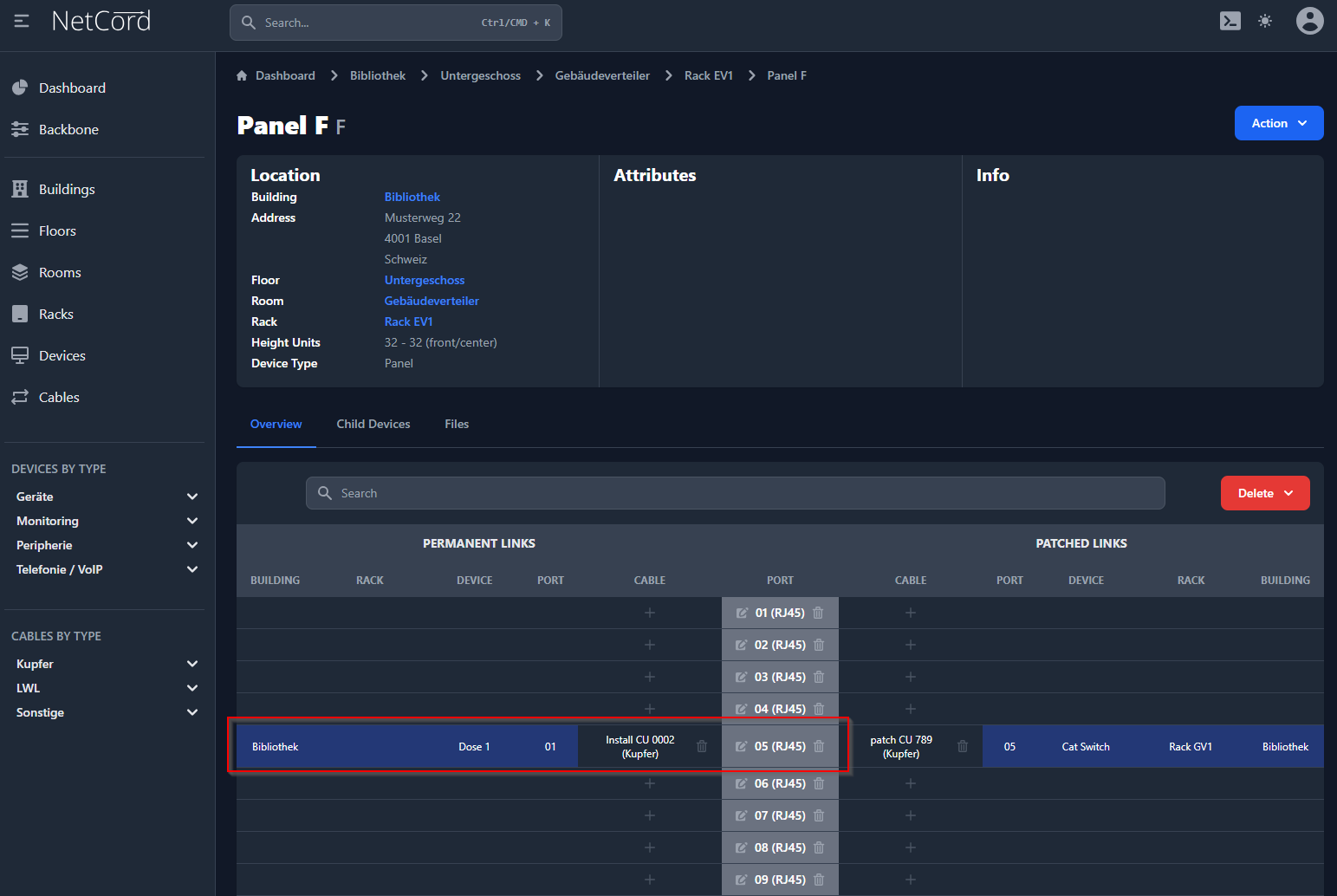

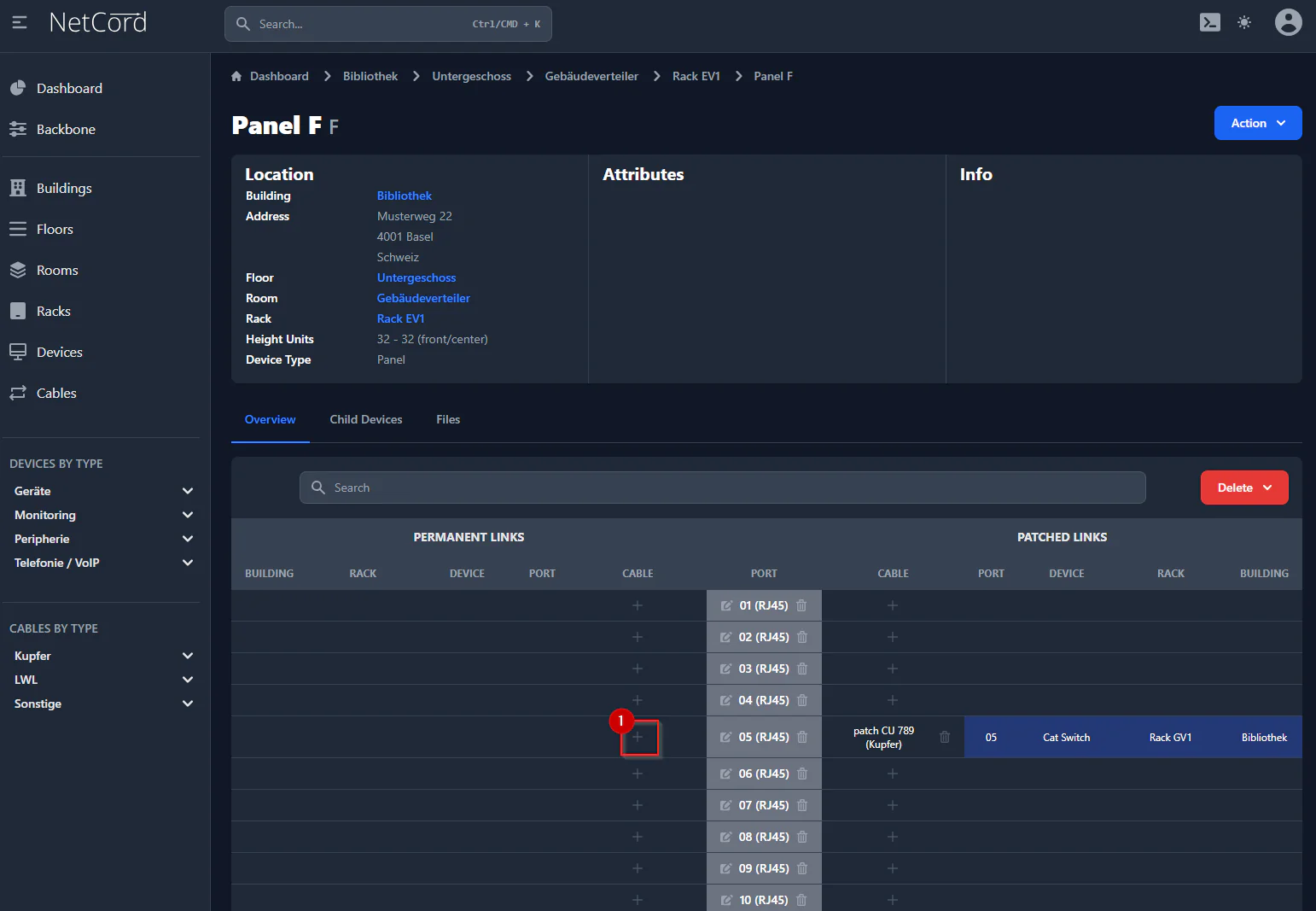

Im Suchfeld nach dem Panel F suchen (im Beispielbild haben wir nach "bibli pane f" gesucht) (1) und dann das entsprechende Panel anklicken (2).

Ein alternativer Weg würde über das Rack und dann in der Rackansicht auf das Panel klicken, führen.

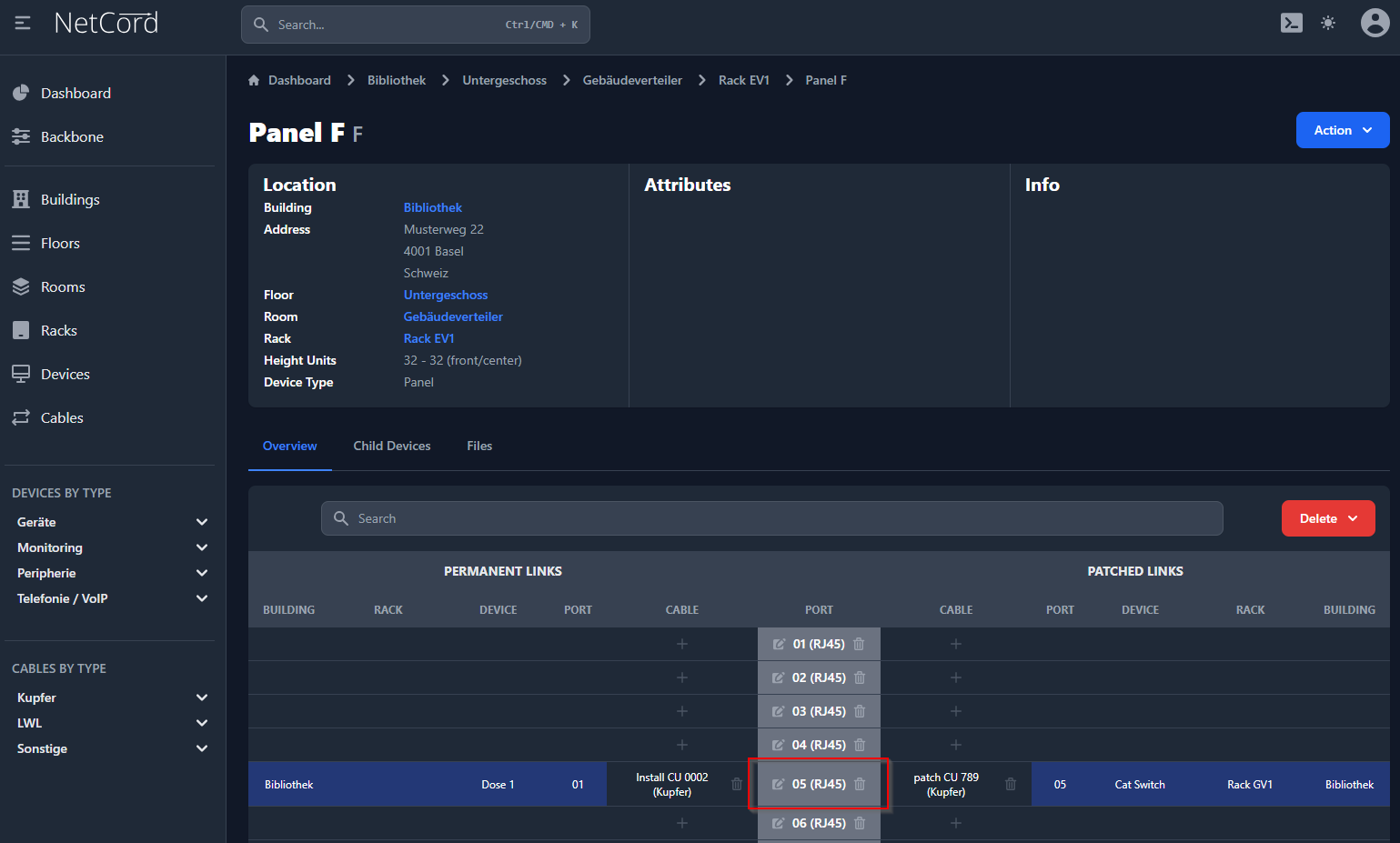

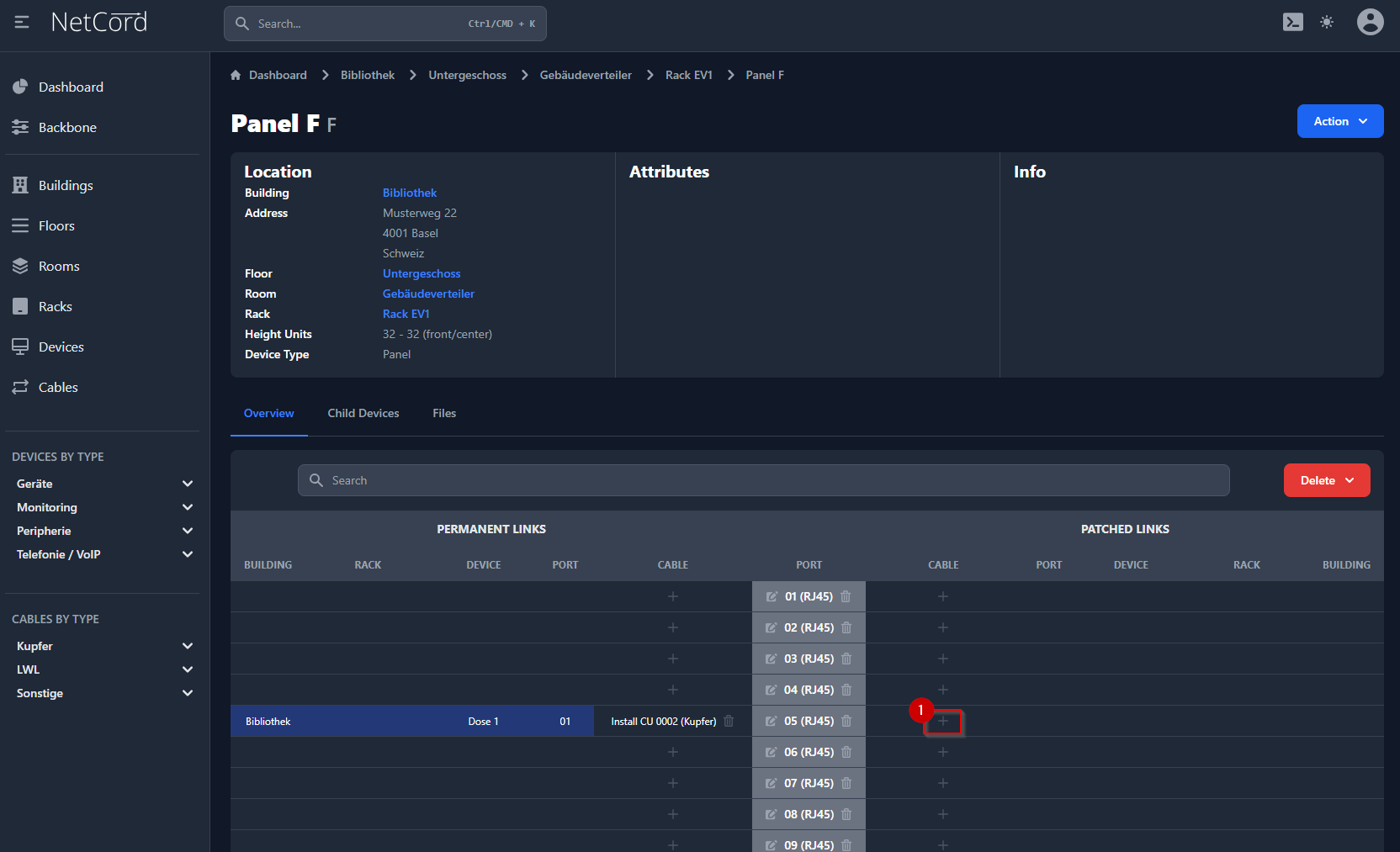

Unter Patchverbindungen bei dem Port, wo die Dose terminiert, auf "+" klicken (1).

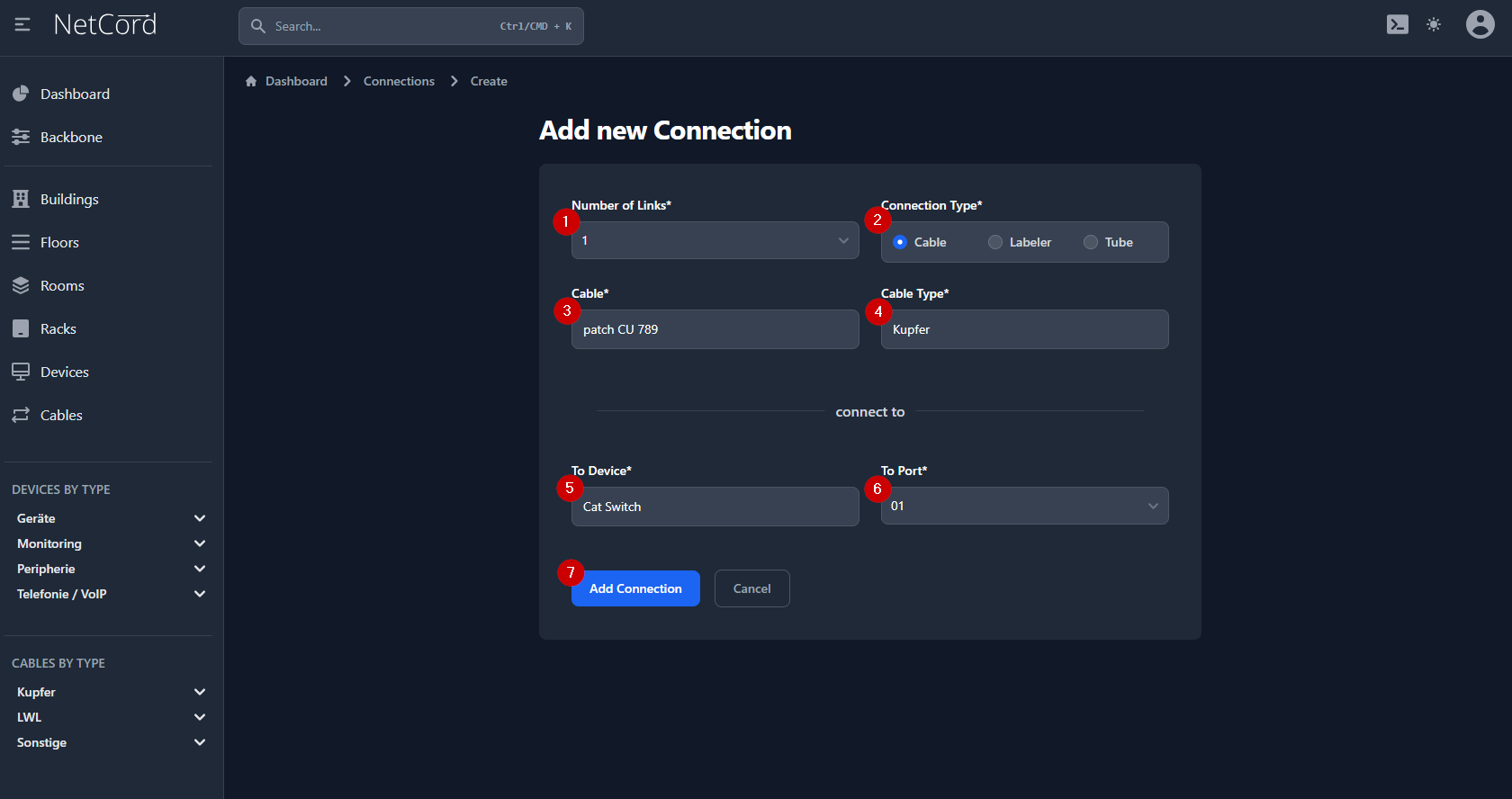

Es erscheint das Eingabefeld für Add new Connection:

1. Anzahl der Verbindungen wählen (bei Kupferkabel ist es eine Verbindung)
2. In unserem Beispiel wollen wir eine bestehende Beschriftung übernehmen, daher wählen wir "Cable". Für den fortlaufenden Kabelzähler wird "Labeler" gewählt.
3. Die Beschriftung für das Kabel eingeben. In unserem Beispiel ist das "patch CU 789"
4. Hier die Kabelart wählen
5. Unser Device auswählen (Cat Switch )
6. den zu Verbindenden Port des Clients, der gepatcht werden soll
7. Speichern und erstellen der Verbindung.

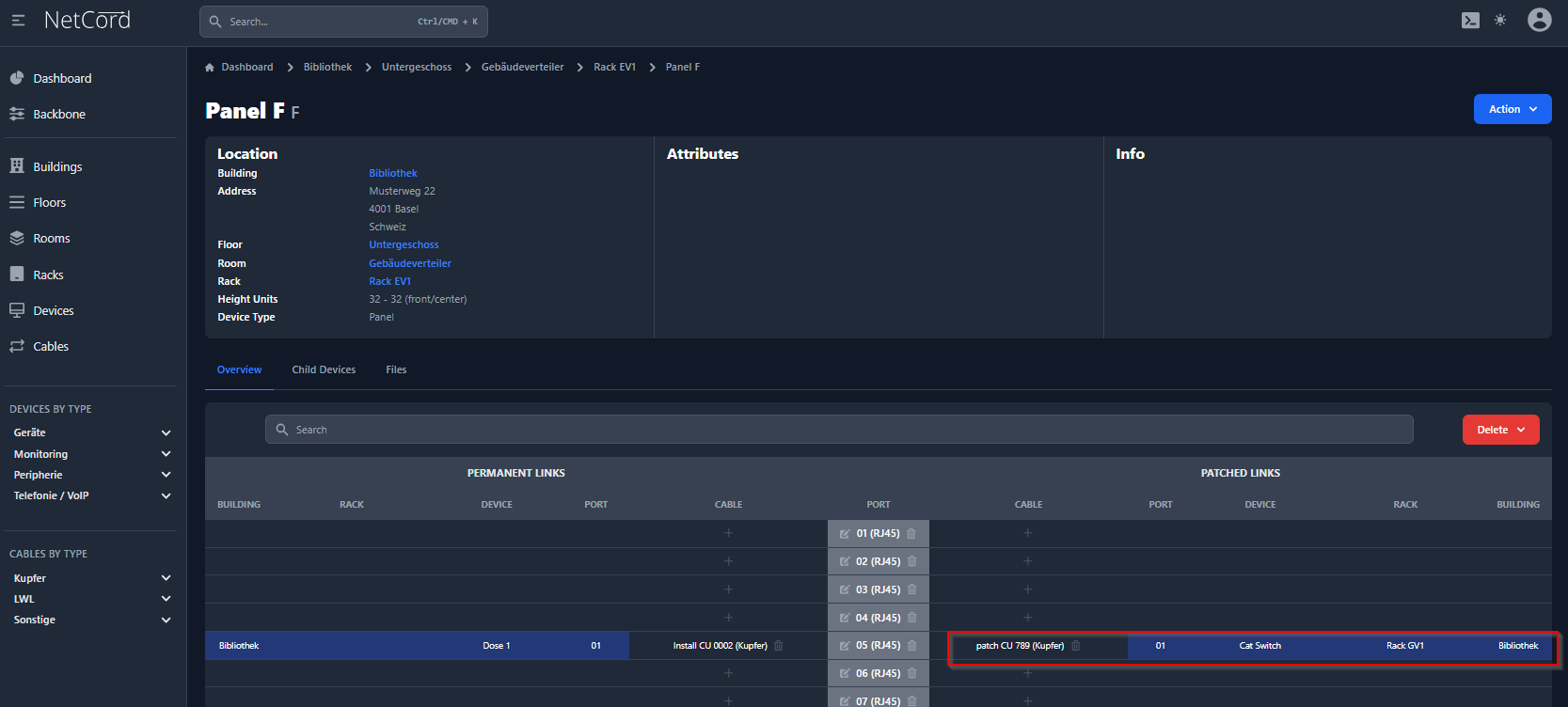

Patchverbindung überprüfen:
