Racks

In diesem Abschnitt wird erläutert, wie Racks in der Anwendung verwaltet werden können. Ein Rack repräsentiert eine physische Struktur zur Aufbewahrung von Servern und anderer Hardware und beinhaltet verschiedene Informationen wie Standort, Höheneinheiten und andere relevante Daten.

Alle Racks anzeigen

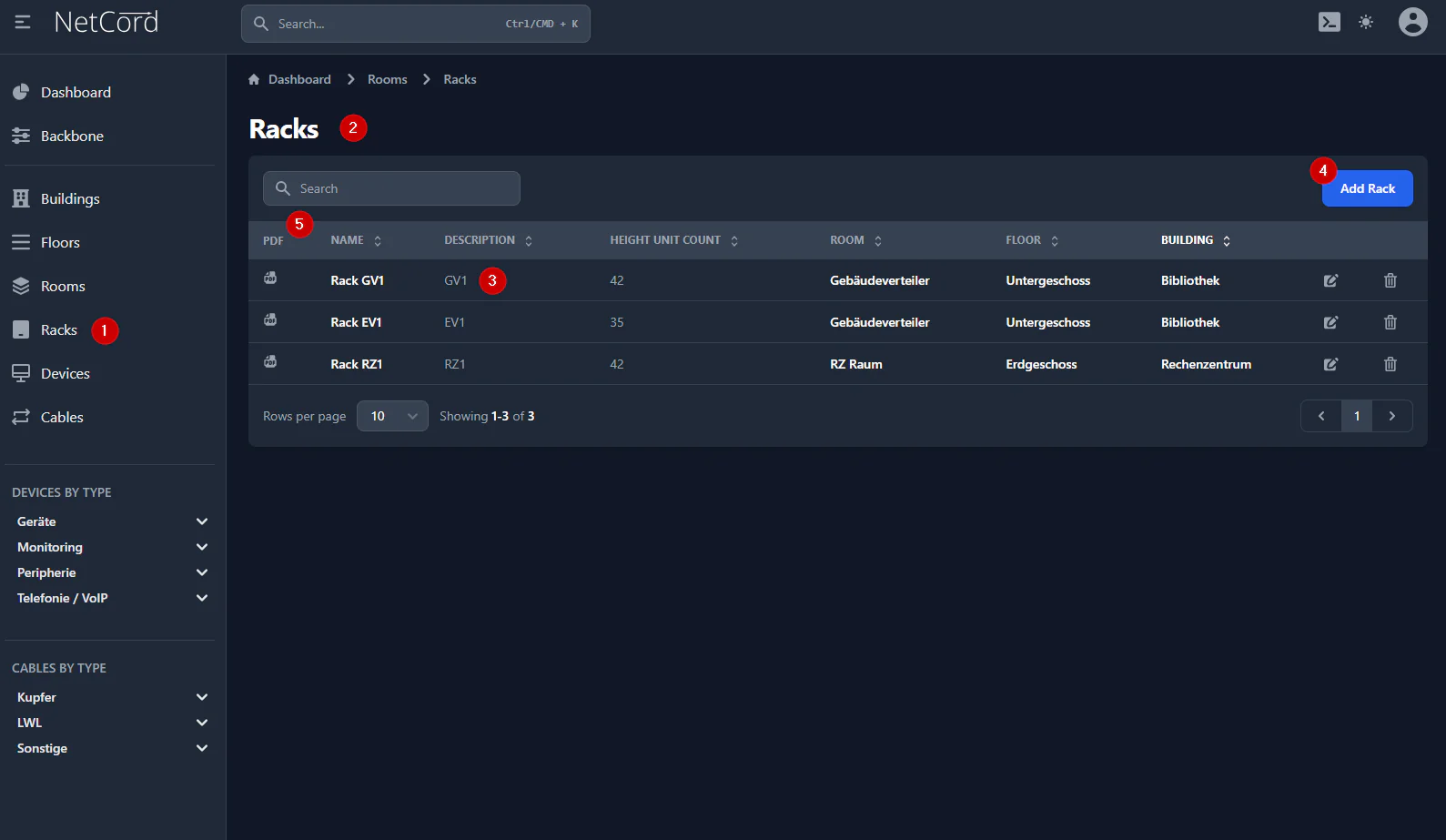

1. Zum Rack Bereich navigieren.
2. Hier werden alle gespeicherten Racks in einer übersichtlichen Liste präsentiert.
3. Durch Klicken auf den Namen eines Racks können zusätzliche Informationen eingesehen werden.
4. Sofern berechtigt, kann mit dem Button "Rack erstellen" ein weiteres Rack hinzugefügt werden.
5. Hier können CSV und PDF Exporte der Racks generiert und heruntergeladen werden.

Die Rack-Liste enthält zusätzlich die Spalten Free Front und Free Rear, die die pro Rack noch verfügbaren Höheneinheiten auf der Vorder- und Rückseite anzeigen. Sind Höheneinheiten frei, werden die Werte grün hervorgehoben.

Rack detailliert anzeigen

Wenn ein spezifisches Rack ausgewählt wird, wird die Detailansicht dieses Racks präsentiert. Hier werden alle relevanten Informationen zum Rack, die Rackansicht mit den Höheneinheiten (kann als PDF exportiert werden) sowie die darin untergebrachten Geräte dargestellt.

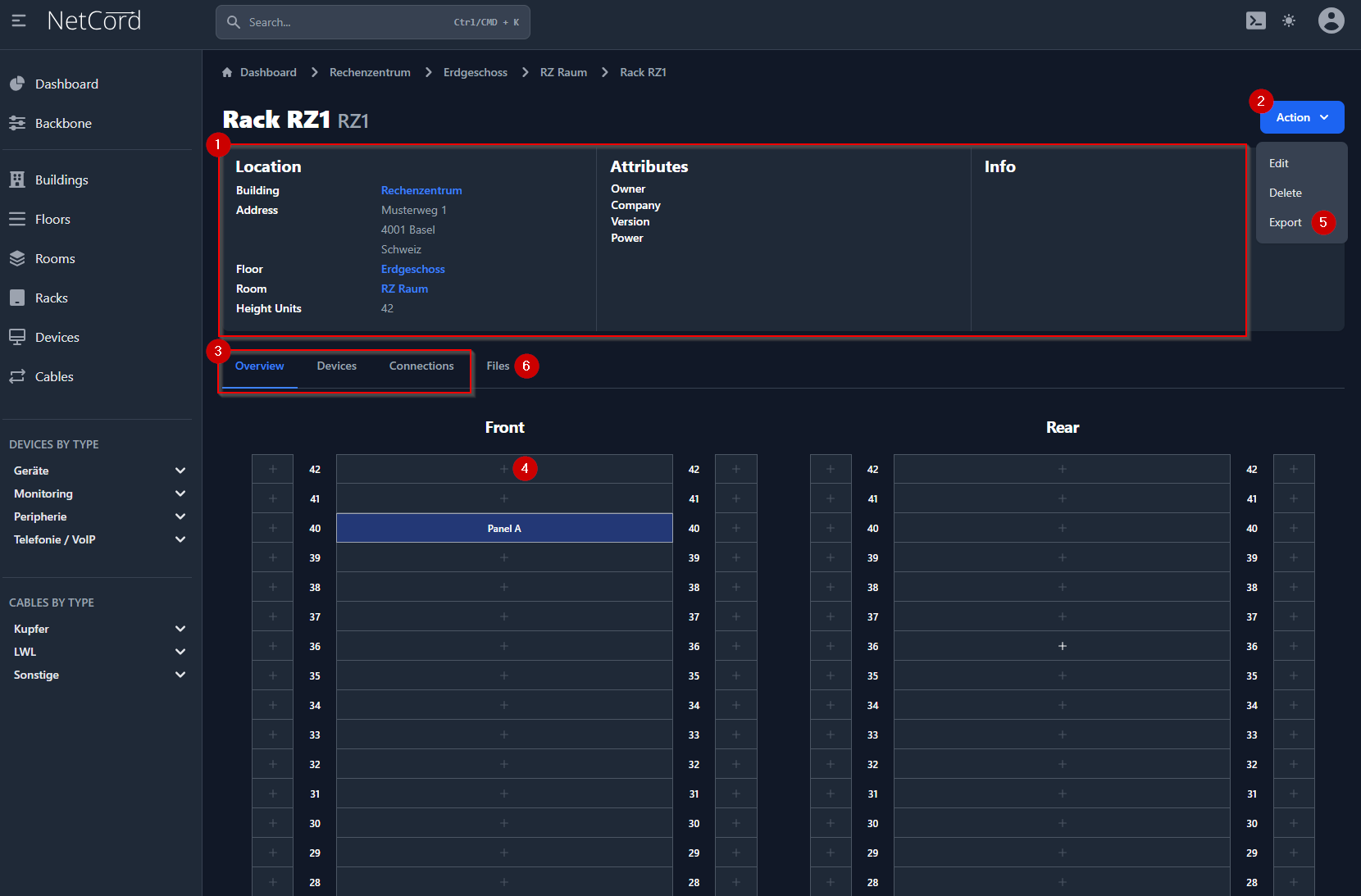

1 Übersicht des Racks

• Standort: zeigt Informationen über den Standort des Racks an. Es wird angezeigt, in welcher Liegenschaft, Stockwerk und Raum sich das Rack befindet.
• Rackdisposition: Informationen zur Rackdisposition, welche sich ebenfalls auf dem PDF Export befinden.
• Informationen: Jede zusätzliche Information oder Notiz zum Rack wird hier dargestellt.

2 Aktionen für das Rack

Je nach den Berechtigungen können verschiedene Aktionen für das Rack durchgeführt werden:

• Bearbeiten: Erlaubt das Editieren der Informationen des Racks.
• Löschen: Entfernt das Rack aus der Datenbank.
• Klonen: Erstellt eine Kopie des Racks (siehe Rack klonen).

3 Detailansicht

Hier werden alle Geräte und Komponenten aufgelistet, die innerhalb dieses Racks vorhanden sind:

• Rackansicht: Eine Repräsentation der Rackansicht von vorne und hinten. Es werden die Höheneinheiten aufgelistet und die darin verbauten Geräte angezeigt. Über jeder Rackseite (Vorder-/Rückseite) werden die Gesamtzahl, die belegten und die freien Höheneinheiten angezeigt. Grün entspricht einem Aktivgerät, blau einem Passivgerät und grau einem Gerät ohne Technologie (Gerät ohne Ports). Eine Legende am unteren Rand erläutert die Farben. Wurde ein PDF Dokument hochgeladen, kann es über diesen Button angezeigt werden. Die Rackansicht kann sowohl als CSV als auch als PDF exportiert werden.
• Verbindungen: Präsentiert die verschiedenen Verbindungen zwischen den Racks.
• Geräte: Eine detaillierte Liste aller Geräte, die im Rack installiert sind.

4 Dem Rack Geräte hinzufügen

Mit diesem Button können dem Rack Geräte (aufgeteilt nach Gerätetypen) hinzugefügt werden. Das Anlegen und Bearbeiten von Geräten direkt in der Rackansicht erfolgt in einer seitlich einfahrenden Leiste (Drawer), sodass die Rackansicht dabei nicht verlassen wird. Der Drawer enthält die Steuerelemente für Richtung (Vorderseite / Rückseite / beide) und Ausrichtung (links / mittig / rechts).

5 Rack Daten exportieren

Die im Rack verbauten Geräte können entweder als CSV oder in einer Rackansicht als PDF exportiert werden. Der CSV-Export enthält je Connector die Spalten Gerät, obere und untere Höheneinheit, Port, Connector und den vollständigen Verbindungspfad. Der PDF-Export enthält zusätzlich zur Rackansicht eine Portzusammenfassung (links neben dem Gerät), den Namen des verbundenen Geräts (rechts) sowie – sofern in den Einstellungen hinterlegt – das Firmenlogo in der unteren linken Ecke.

6 PDF anzeigen

Das zu dem Rack zugeordnete PDF kann hier eingesehen werden. Ein blauer Button signalisiert, dass ein PDF verfügbar ist. Bei Fehlen eines PDFs ermöglicht ein grauer Button das Hochladen eines solchen Dokuments.

Sortierung der Höheneinheiten (HU Order)

Die Höheneinheiten eines Racks können entweder von oben nach unten (52, 51, …, 1) oder von unten nach oben (1, 2, …, 52) sortiert werden. Dies gilt sowohl für die Rackansicht im Web als auch für den PDF-Export.

• Globaler Standard: In den Einstellungen kann der Administrator über die Karte "Cabinet" die Standardsortierung für alle Racks festlegen.

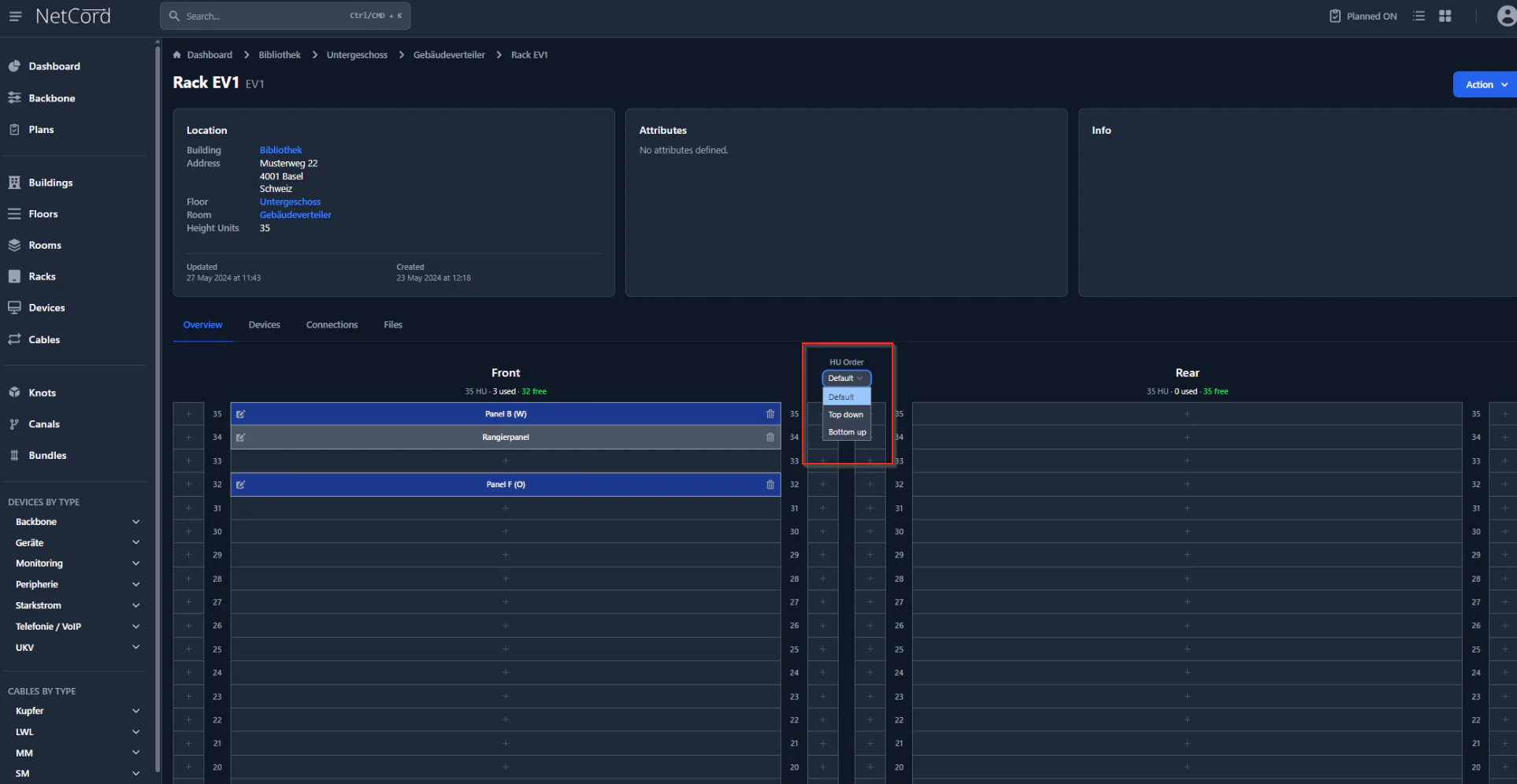

• Individuelle Übersteuerung: Auf dem Tab "Overview" eines Racks kann über das Dropdown HU Order (Default / Top down / Bottom up) die Sortierung für dieses eine Rack abweichend eingestellt werden. Die Änderung wird sofort übernommen.

Geräte auf beiden Seiten (Both)

Geräte können Höheneinheiten gleichzeitig auf der Vorder- und Rückseite belegen. Beim Platzieren eines Geräts als Richtung Both wählen, um dieselben Höheneinheiten auf beiden Seiten zu reservieren. Dies ist z. B. für Durchführungspanels oder beidseitig verbaute Switches nützlich. Im Höheneinheiten-Dropdown werden dann nur Positionen angeboten, die auf beiden Seiten frei sind.

Neues Rack hinzufügen

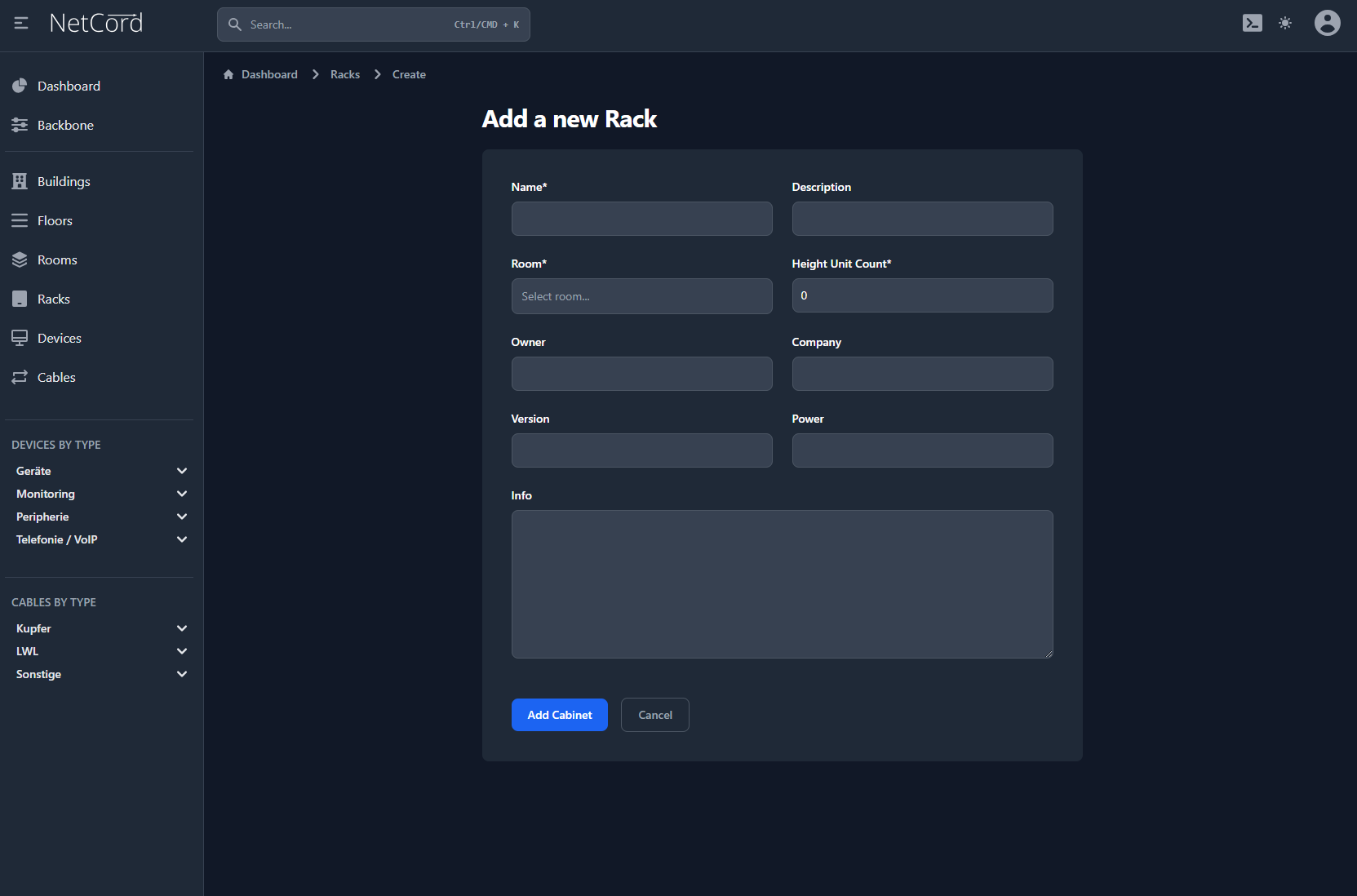

1. Im Rack Bereich auf den Button "Rack erstellen" klicken.
2. Folgende Informationen können für das Rack eingegeben werden:

Rackangaben und Standort

• Liegenschaft: Dropdown-Menü zur Auswahl der Liegenschaft, in dem sich das Rack befindet.
• Bezeichnung: Textfeld zur Eingabe der Bezeichnung des Racks.
• Anzahl Höheneinheiten: Dropdown-Menü zur Auswahl der Anzahl der Höheneinheiten (HE) des Racks. Mögliche Werte reichen von 1 bis 52.
• Raum: Dropdown-Menü zur Auswahl des Raums, in dem sich das Rack befindet.
• PDF Dokument: Datei-Upload-Feld zum Hochladen eines Dokuments für das Rack. Falls ein Dokument bereits hochgeladen wurde (beim Bearbeiten), gibt es eine Checkbox zum Entfernen des aktuellen Dokuments und einen Link, um das hochgeladene Dokument anzusehen.

Rackdisposition

• Power Standard: Dropdown-Menü zur Auswahl des Stromversorgungstyps des Racks. Die Optionen können in den Admin Einstellungen festgelegt werden .
• Ersteller: Textfeld zur Eingabe des Namens der Person oder Entität, die das Rack erstellt hat.
• Unternehmen: Textfeld zur Eingabe oder Anzeige des Namens des Unternehmens oder der Organisation, zu der das Rack gehört.
• Index: Dropdown-Menü zur Auswahl der Version des Racks. Mögliche Werte reichen von 1 bis 25.
• Datum: Textfeld zur Eingabe oder Anzeige des Datums, an dem das Rack zuletzt geändert wurde.

Info

• Information: Textbereich zur Eingabe oder Anzeige zusätzlicher Informationen oder Anmerkungen zum Rack.

3. Nachdem alle Daten eingegeben wurden, auf "Speichern" klicken, um das Rack hinzuzufügen. Mit "Add & create another" wird das Rack gespeichert und direkt ein neues Formular geöffnet, um mehrere Racks nacheinander zu erfassen.

Rack bearbeiten & löschen

Bearbeiten

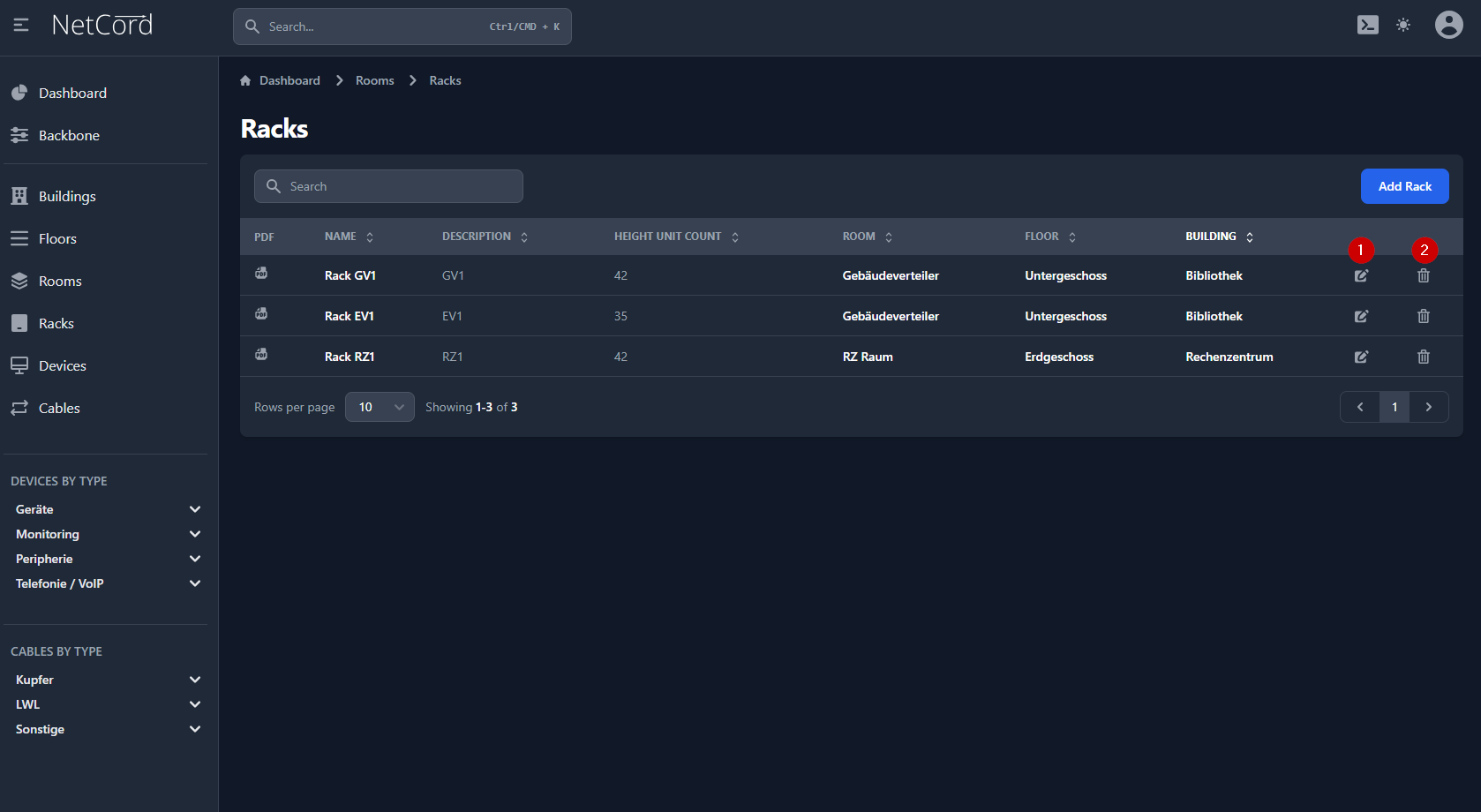

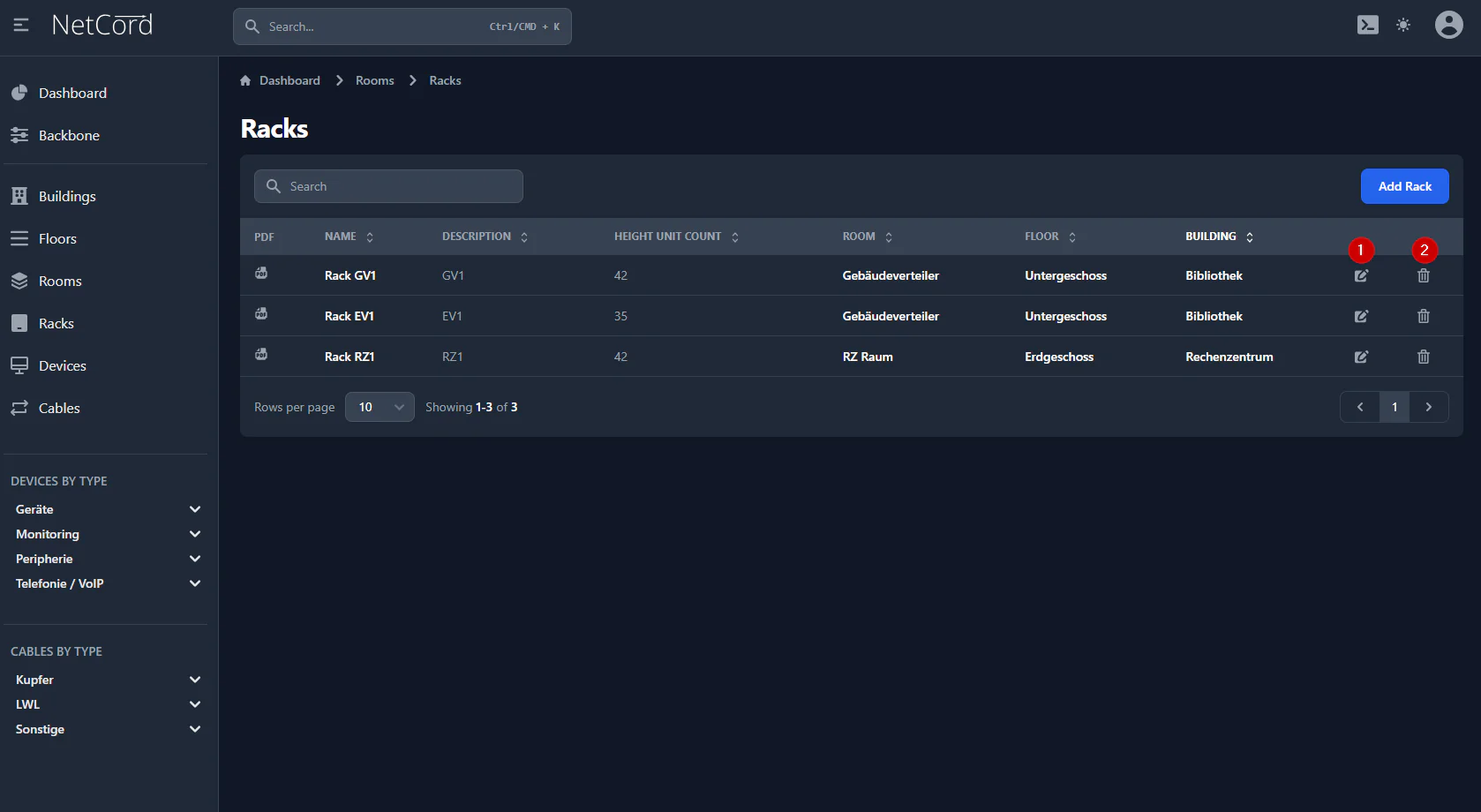

1. Ein gewünschtes Rack aus der Liste auswählen und im Zeilenmenü (Drei-Punkte) auf "Bearbeiten" klicken.
2. Die gewünschten Änderungen vornehmen und abschliessend auf "Speichern" klicken.

Löschen

3. Ein zu löschendes Rack im Zeilenmenü auswählen und auf "Löschen" klicken.
4. Im Bestätigungsdialog bestätigen, dass das Rack gelöscht werden soll.

Rack klonen

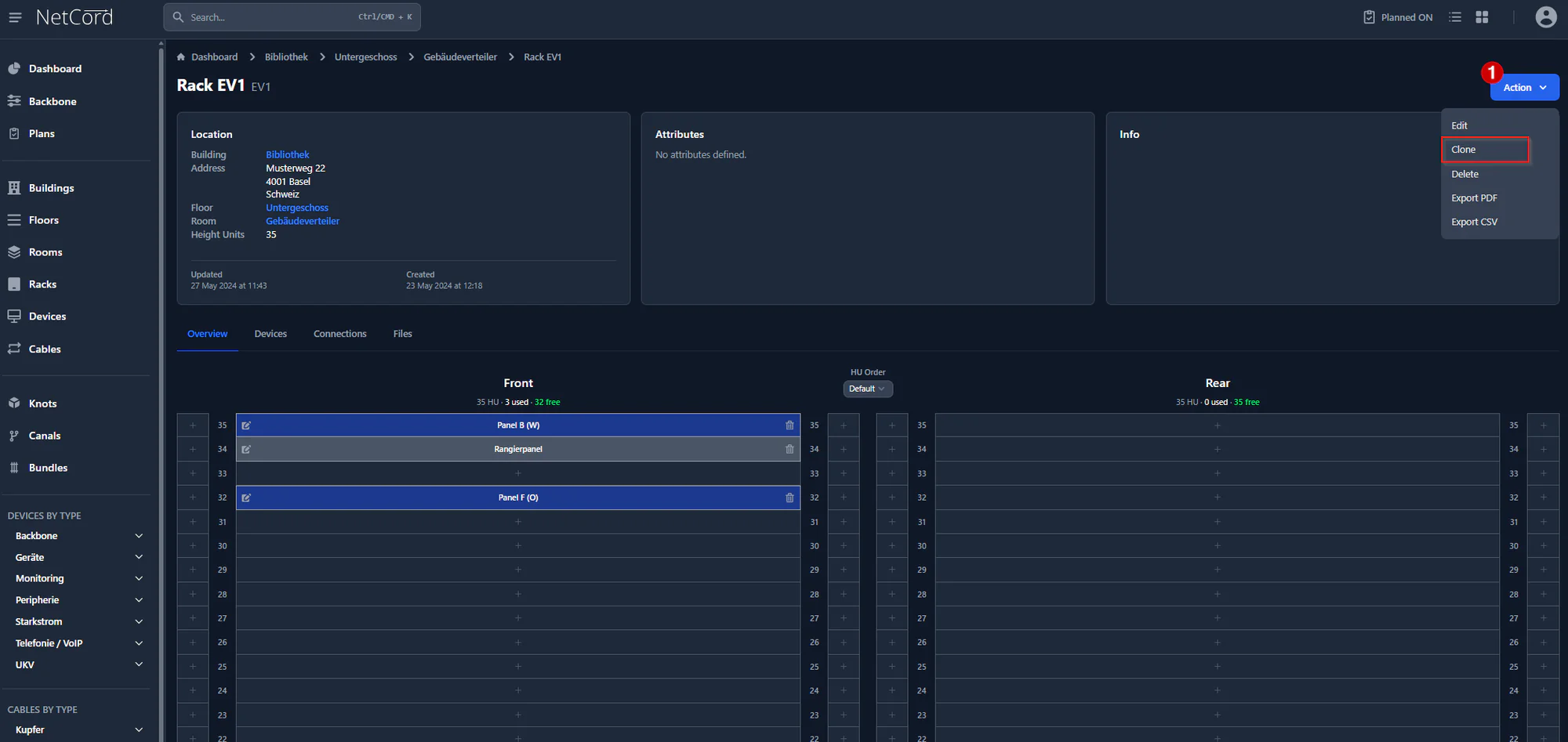

Ein Rack kann samt seiner Geräte dupliziert werden – über das Zeilenmenü in der Liste oder das Action-Menü in der Rackansicht (Berechtigung cabinets:write).

Beim Klonen wird ein neues Rack mit den Daten des Ausgangsracks angelegt (der Name erhält den Zusatz " (Copy)"). Alle Geräte des Ausgangsracks werden an denselben Höheneinheiten-Positionen und mit derselben Port- und Modulkonfiguration in das neue Rack übernommen. Verbindungen und Patchungen werden nicht mitkopiert.
