Port Ansicht

Die Port Ansicht stellt eine einzelne Verbindung vollständig dar – von Endpunkt zu Endpunkt, inklusive aller festinstallierten Kabel (Permanent Links), Patchungen (Patched Links) und der dazwischenliegenden Geräte. Diese visuelle Darstellung hilft dabei, den Aufbau und die Struktur des Netzwerks intuitiv nachzuvollziehen – etwa bei der Fehlersuche, Planung und Dokumentation.

Aufrufen der Port Ansicht

Die Port Ansicht wird in der Geräteansicht über einen Klick auf einen Port geöffnet.

Aktionen für den Port

Oben rechts befindet sich das Action-Menü. Je nach Berechtigung stehen folgende Aktionen zur Verfügung:

• Edit – den Port bearbeiten.
• Delete – den Port löschen. Es erscheint die Rückfrage „Delete port {Name}? All ports below it will also be removed.“ – es werden also auch alle darunterliegenden Ports entfernt.
• Disable All / Enable All – alle Connectoren des Ports gleichzeitig deaktivieren bzw. wieder aktivieren (nur verfügbar, wenn der Port mehr als einen Connector besitzt). Die Änderung wird sofort übernommen.
• Export CSV – den Verbindungspfad des Ports als CSV exportieren.

Die drei Kopfkarten

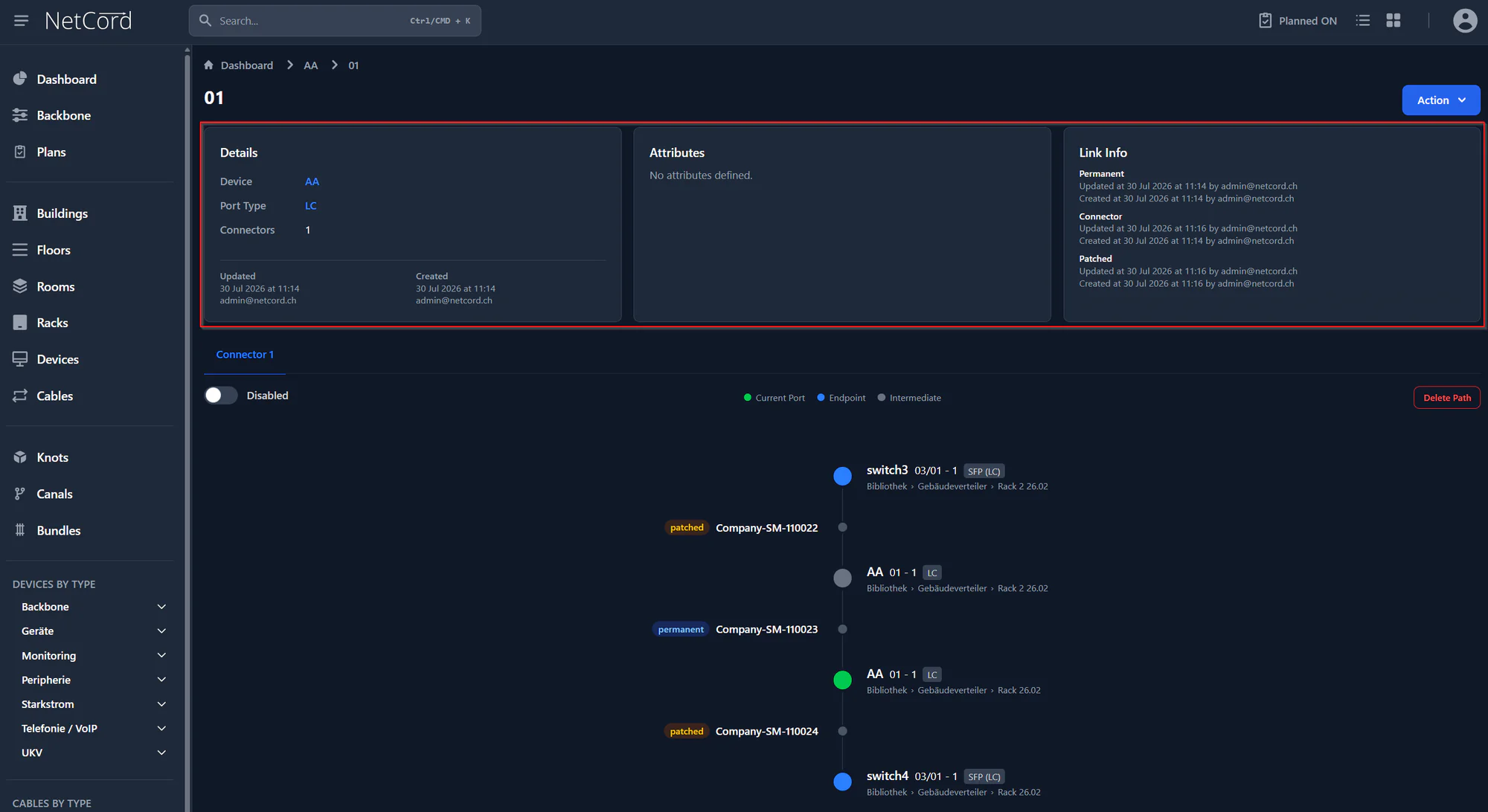

Der Kopfbereich der Port-Seite besteht aus drei Karten:

1. Details – zeigt das zugehörige Gerät (Device), das Modul (Module, falls vorhanden), den Porttyp (Port Type) und die Anzahl der Connectoren (Connectors). Am unteren Rand werden die Zeitstempel Updated und Created (jeweils mit Benutzer) angezeigt.
2. Attributes – listet die benutzerdefinierten Attribute des Ports auf. Sind keine vorhanden, erscheint „No attributes defined.“
3. Link Info – zeigt für den aktiven Connector die Zeitstempel der Verbindung, unterteilt in die Blöcke Permanent, Connector und Patched.

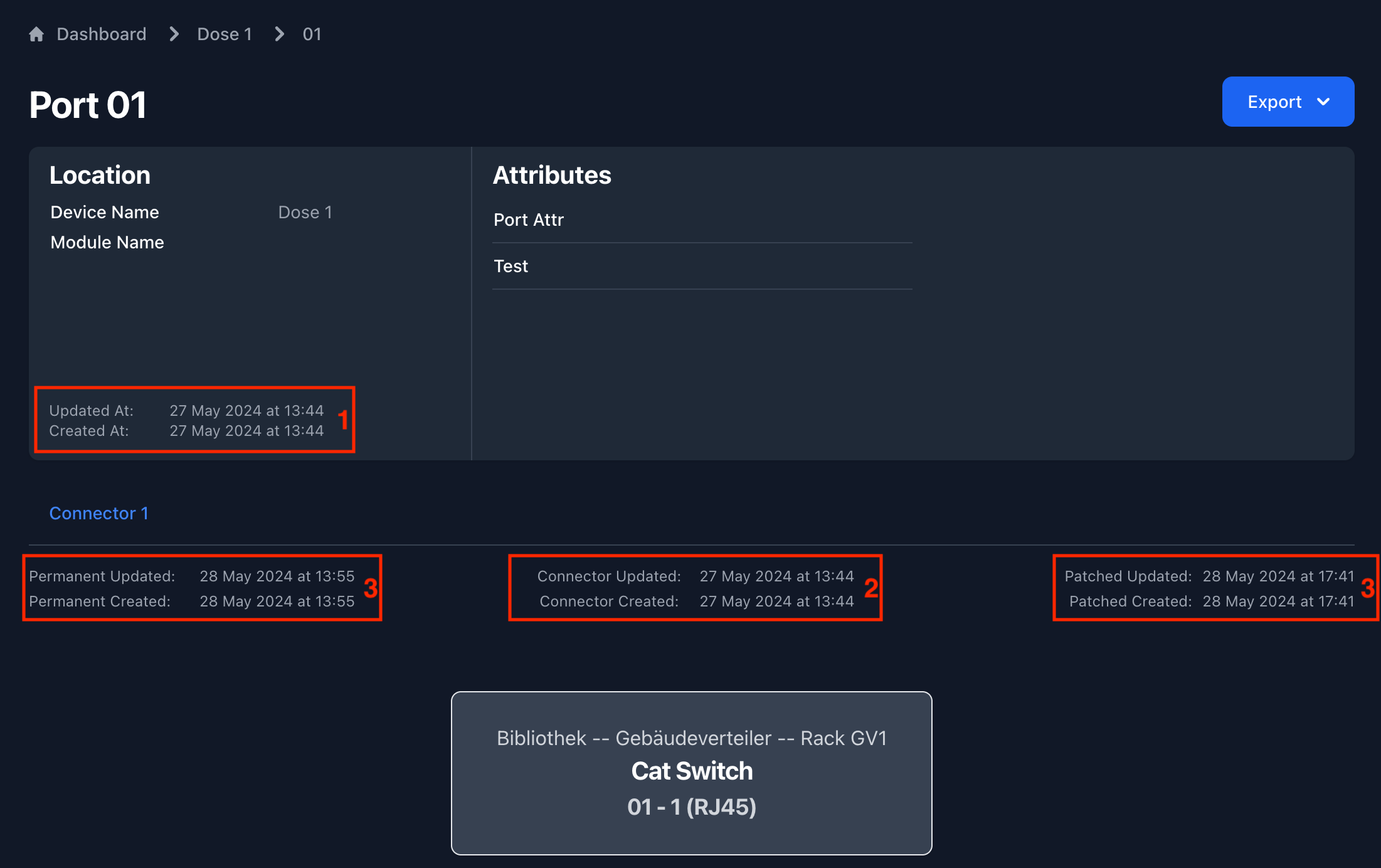

Bedeutung der Zeitstempel

• Port (Updated / Created): Gibt an, wann der Port erstellt oder zuletzt geändert wurde. Änderungen können z. B. den Portnamen, die Anzahl der Connectoren oder die benutzerdefinierten Attribute betreffen.
• Connector (Updated / Created): Zeigt an, wann ein Connector erstellt oder zuletzt aktualisiert wurde. Das Aktualisierungsdatum ändert sich, wenn sich die zugehörigen Verbindungen ändern – etwa beim Erstellen eines Patch- oder Permanent-Links, beim Neuverbinden eines bestehenden Links oder beim Löschen eines Links.
• Permanent & Patched Link (Updated / Created): Beziehen sich auf die jeweilige Verbindung. In der Regel ändert sich hier nur der Updated-Zeitstempel, wenn ein Link auf einen anderen Connector umgestellt wird. Wird die Verbindung gelöscht, werden diese Zeitstempel nicht mehr angezeigt.

Connectoren umschalten

Besitzt ein Port mehrere Connectoren, wird für jeden ein Tab (Connector {Name}) angezeigt. Ein Klick auf einen Tab wechselt sofort die dargestellte Verbindung, ohne die Seite neu zu laden.

Connector deaktivieren

Jeder Connector besitzt einen Schalter Disabled (Berechtigung ports:write). Ist ein Connector deaktiviert, wird der Schalter rot dargestellt und der Connector in der Geräteansicht mit einem roten Statuspunkt gekennzeichnet. Es handelt sich um eine rein visuelle Kennzeichnung – Verbindungen können weiterhin erstellt werden. Die Änderung wird sofort übernommen.

Verbindungspfad-Visualisierung

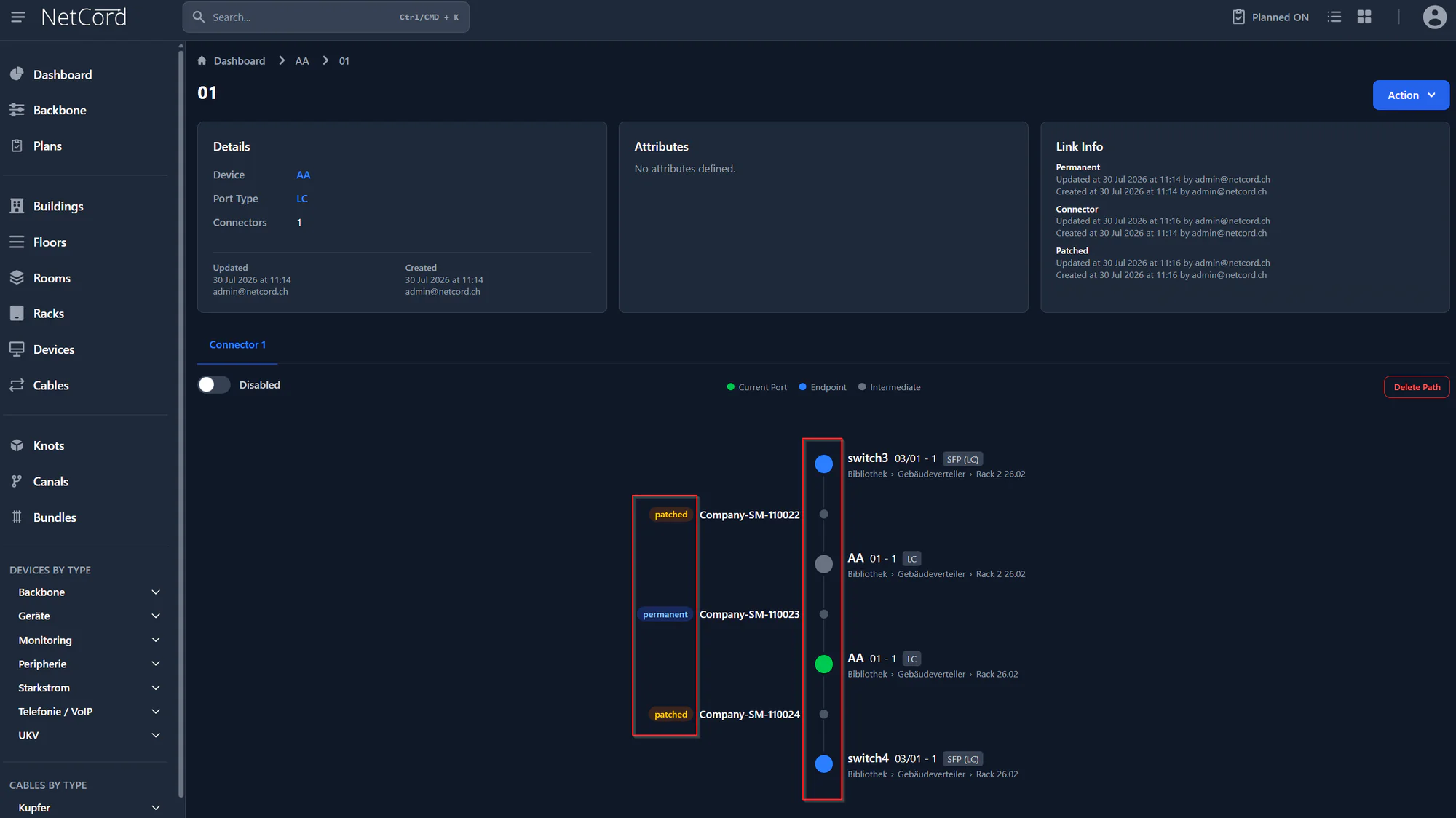

Der Verlauf der Verbindung wird als vertikale Zeitachse dargestellt – von Endpunkt zu Endpunkt, abwechselnd aus Port-Knoten und Kabel-Abschnitten.

Farbcodierung der Knoten:

• Grün – der aktuelle Port, von dem aus die Ansicht geöffnet wurde.
• Blau – die beiden Endpunkte (Anfang und Ende der Verbindungskette).
• Grau – die dazwischenliegenden Zwischenstationen (Intermediate).

Eine Legende unterhalb erläutert die Farben (Current Port, Endpoint, Intermediate).

Zu jedem Port-Knoten werden das Gerät (verlinkt), die Bezeichnung {Portname} - {Connectorname}, ein Abzeichen mit dem Porttyp sowie der Standort (Liegenschaft › Raum › Rack) angezeigt.

Zu jedem Kabel-Abschnitt wird ein Abzeichen mit dem Verbindungstyp und der Kabelbezeichnung dargestellt:

• permanent – blaues Abzeichen (festinstalliertes Kabel).
• patched – bernsteinfarbenes Abzeichen (Patchung).

Besteht noch keine Verbindung, erscheint der Hinweis „No connections.“

Kompletten Pfad löschen (Delete Path)

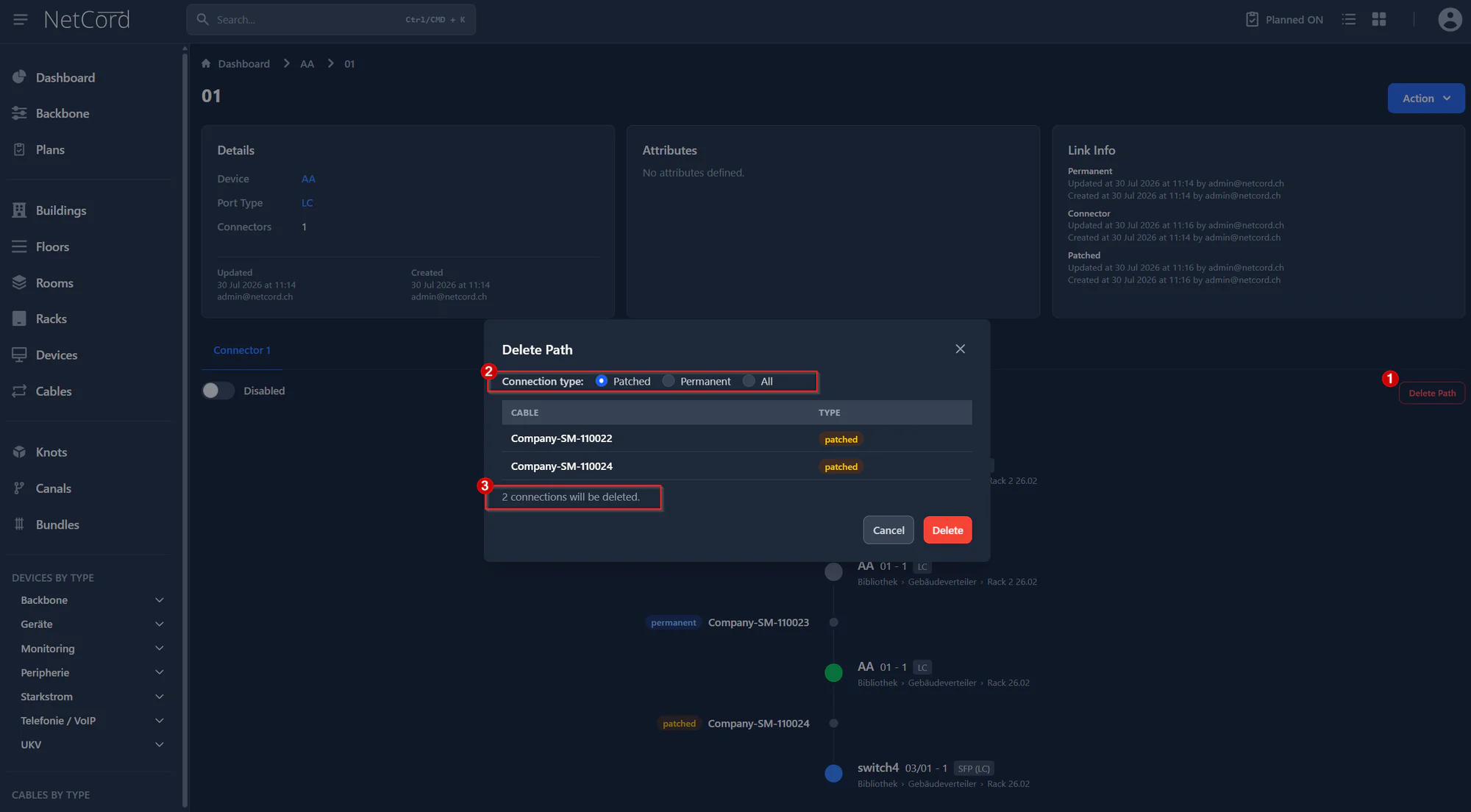

Existiert ein Pfad, kann über den Button Delete Path (oben rechts im Connector-Bereich, Berechtigung links:delete) die gesamte Verbindungskette des Connectors gelöscht werden:

1. Auf Delete Path klicken.
2. Im Dialog unter Connection type auswählen, welche Verbindungen entfernt werden sollen: Patched (Standard), Permanent oder All.
3. Die angezeigte Vorschau der betroffenen Links prüfen und den Löschvorgang bestätigen.

Es werden alle Links der Kette entfernt, die dem gewählten Verbindungstyp entsprechen.
